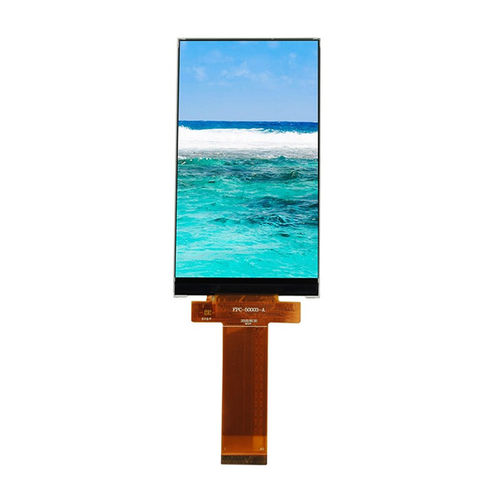

Module d'affichage TFT LCD YX45002A

IPScouleurgraphique

Présentation du produit
Le YX45002A est un module d'affichage TFT-LCD IPS de 4,5 pouces à haute résolution, offrant 480×854 pixels et une interface MIPI. Il est conçu pour les appareils portables, terminaux médicaux, instruments mobiles et systèmes HMI intégrés. Grâce à la technologie IPS et à l'angle de vision All-O'Clock, l'écran garantit des couleurs stables, un fort contraste et une excellente lisibilité sous tous les angles. Équipé du circuit pilote JD9161Z, il assure un traitement du signal fluide et des performances fiables à long terme dans des environnements embarqués exigeants. L'écran au format portrait est particulièrement adapté aux terminaux mobiles, dispositifs de collecte de données, panneaux de contrôle intelligents et instruments portatifs professionnels.

Caractéristiques clés

• 4,5 pouces IPS TFT-LCD, transmissif
• Résolution 480 (RGB) × 854
• Interface MIPI
• Driver IC : JD9161Z
• Angle de vision All-O'Clock (IPS)
• Affichage en format portrait pour applications embarquées/mobiles

Spécifications de base
Taille d'écran : 4,5 pouces
Type de LCD : IPS TFT-LCD, transmissif
Résolution : 480 (RGB) × 854
Zone active : 55,44 × 98,64 mm
Dimensions extérieures : 59,17 × 108,14 × 1,81 mm
Pitch des pixels : 0,1155 × 0,1155 mm
Direction de visualisation : All-O'Clock
Driver IC : JD9161Z
Interface : MIPI

Caractéristiques optiques
Résolution : 480 × 854
Contraste : 800 : 1
Gamut couleur : 60 %
Luminance : 250 cd/m²
Uniformité de luminance : 80 %
Angle de vue (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 30 ms

Conditions de fonctionnement
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90 % HR (60°C)

Dessin mécanique
Le dessin mécanique et les plans dimensionnels sont fournis pour vérification d'intégration et de montage.

Caractéristiques techniques

• Modèle : YX45002A
• Taille d'affichage : 4,5 pouces
• Résolution : 480 × 854 (RGB)
• Type de LCD : IPS TFT, transmissif
• Zone active : 55,44 × 98,64 mm
• Dimensions extérieures : 59,17 × 108,14 × 1,81 mm
• Pitch des pixels : 0,1155 × 0,1155 mm
• Direction de visualisation : All-O'Clock (large angle)
• Driver IC : JD9161Z
• Interface : MIPI
• Contraste : 800:1
• Luminance : 250 cd/m²
• Temps de réponse : 30 ms
• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90 % HR (60°C)
