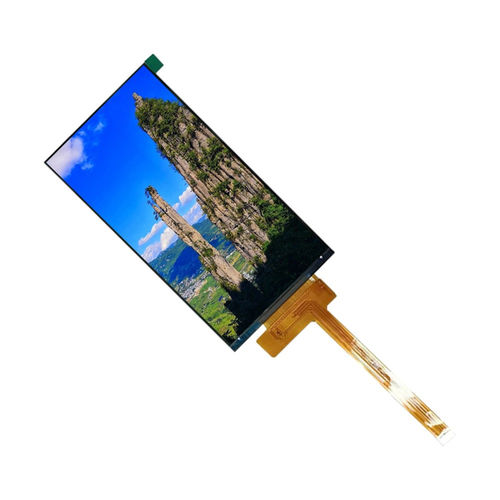

Module d'affichage TFT LCD YX55027A

IPScouleur480 x 960

Aperçu
Le YX55027A est un module d'affichage TFT-LCD IPS de 5,45 pouces avec une résolution de 480×960 en format portrait, conçu pour terminaux portables, appareils intelligents, instruments portables et systèmes d'affichage embarqués. La technologie IPS et l'angle de vision All-O'Clock assurent une reproduction des couleurs homogène et une bonne lisibilité sous tous les angles. L'interface MIPI DSI permet une transmission de données à haute vitesse pour des graphismes fluides et des interfaces réactives.

Principales caractéristiques

• Taille d'écran : 5,45 pouces
• Résolution : 480 (RGB) × 960
• Type de LCD : IPS TFT-LCD, transmissif
• Direction de vision : All-O'Clock (grand angle de vision)
• Driver IC : ST7701S
• Interface : MIPI DSI

Spécifications de base (tableau)
Taille d'écran : 5,45 pouces
Type de LCD : IPS TFT-LCD, transmissif
Résolution : 480 (RGB) × 960
Zone active : 61,92 × 123,84 mm
Dimensions extérieures : 64,32 × 130,09 × 2,25 mm
Pas de pixel : 0,129 × 0,129 mm
Direction de vision : All-O'Clock
Driver IC : ST7701S
Interface : MIPI DSI

Caractéristiques optiques (tableau)
Résolution : 480 × 960
Contraste : 800 : 1
Gamut de couleur : 60%
Luminance : 350 cd/m²
Uniformité de luminance : 80%
Angle de vision (CR ≥ 10) : 80° (toutes directions)
Temps de réponse : 25 ms

Conditions de fonctionnement (tableau)
Température de fonctionnement : -20°C ~ +70°C
Température de stockage : -30°C ~ +80°C
Humidité : ≤ 90% HR (60°C)

Dimensions mécaniques
Dimensions extérieures : 64,32 × 130,09 × 2,25 mm (schéma mécanique disponible sur la fiche produit)

Applications

• Terminaux portables
• Appareils intelligents
• Instruments portables
• Systèmes d'affichage embarqués

Caractéristiques techniques

• Modèle : YX55027A
• Taille d'écran : 5,45 pouces
• Résolution : 480 (RGB) × 960
• Zone active : 61,92 × 123,84 mm
• Dimensions extérieures : 64,32 × 130,09 × 2,25 mm
• Pas de pixel : 0,129 × 0,129 mm
• Type de LCD : IPS TFT-LCD, transmissif
• Direction de vision : All-O'Clock
• Driver IC : ST7701S
• Interface : MIPI DSI
• Contraste : 800 : 1
• Gamut de couleur : 60%
• Luminance : 350 cd/m²
• Uniformité de luminance : 80%
• Angle de vision (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse : 25 ms
• Température de fonctionnement : -20°C ~ +70°C
• Température de stockage : -30°C ~ +80°C
• Humidité : ≤ 90% HR (60°C)
