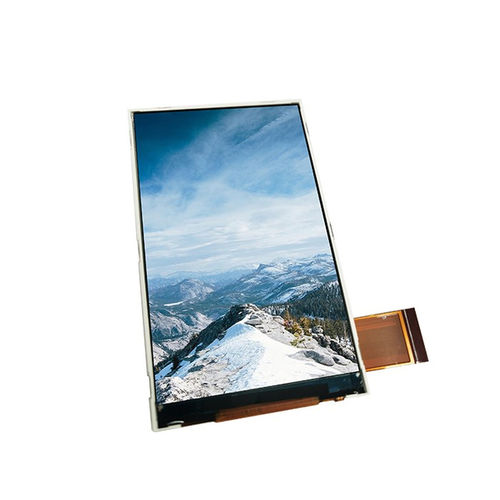

Module d'affichage TFT LCD YX35023A

IPScouleur480 x 800

Aperçu du produit
Le YX35023A de Yousee est un module LCD TFT 3,5 pouces avec une résolution RGB de 480×800 et une double interface 3SPI + RGB. Équipé du driver ST7701S, il prend en charge le contrôle MCU via SPI et l'entrée vidéo RGB haute vitesse, adapté aux IHM industrielles, équipements médicaux, terminaux intelligents et systèmes embarqués nécessitant un affichage compact et riche en informations.

Spécifications de base

• Modèle : YX35023A
• Marque : Yousee
• Taille d'écran : 3,5 pouces
• Résolution : 480 (RGB) × 800
• Type LCD : TFT-LCD, transmissif
• Zone active : 45,36 × 75,60 mm
• Dimensions hors-tout : 51,32 × 86,61 × 2,20 mm
• Pitch des pixels : 0,0945 × 0,0945 mm
• Direction de visualisation : All O’Clock (grand angle)
• Driver IC : ST7701S
• Interface : 3SPI + RGB (interface double)

Schéma mécanique
Le schéma mécanique est fourni pour le module ; les dimensions et détails de fixation correspondent aux spécifications de base pour l’intégration dans boîtiers et cartes PCB.

Caractéristiques optiques

• Résolution : 480 × 800
• Contraste : 600 : 1 (typ.)
• Gamut couleur : 60% (typ.)
• Luminance : 500 cd/m² (typ.)
• Uniformité de luminance : 80% (typ.)
• Angle de vue (CR ≥ 10) : 70° (toutes directions)
• Temps de réponse : 25 ms (typ.)

Conditions d’utilisation

• Température de fonctionnement : -20°C à +70°C
• Température de stockage : -30°C à +80°C
• Humidité : ≤ 90% HR (60°C)

Applications

• IHM et panneaux de commande industriels
• Écrans pour dispositifs médicaux
• Terminaux intelligents et appareils portables
• Systèmes embarqués avec interfaces Android ou Linux

Spécifications techniques

• Zone active : 45,36 × 75,60 mm
• Dimensions hors-tout : 51,32 × 86,61 × 2,20 mm
• Pitch des pixels : 0,0945 × 0,0945 mm
• Interface : 3SPI + RGB
• Driver IC : ST7701S
• Contraste : 600 : 1
• Luminance : 500 cd/m²
• Direction de visualisation : All O’Clock
• Temps de réponse : 25 ms
