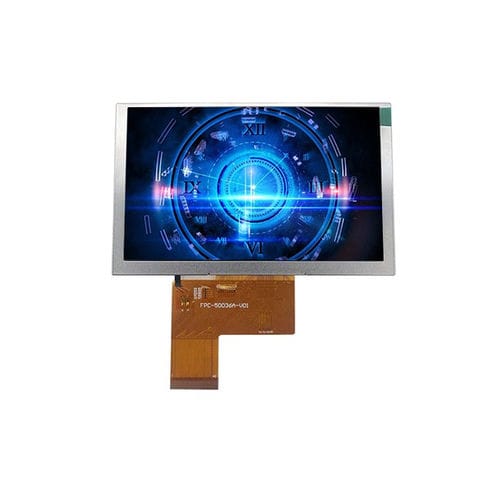

Module d'affichage à LED YX070IK27842472A

TFT LCDIPScouleur

Présentation
Le YX070IK27842472A est un module d'affichage TFT LCD 7,0 pouces à haute luminosité, résolution 800×480 et interface RGB 24 bits. Conçu pour les systèmes de contrôle industriel, équipements extérieurs, écrans embarqués et applications intégrées, il offre une bonne lisibilité en forte luminosité ambiante avec une luminance typique atteignant 900 cd/m². Le module fonctionne en mode Normally Black et utilise la technologie IPS pour des angles de vue larges et une restitution des couleurs homogène.

Spécifications principales
Taille d'écran : 7,0 pouces
Type d'écran : TFT-LCD, transmissif
Mode d'affichage : Normally Black
Résolution : 800 (RGB) × 480
Zone active : 153.84 × 85.63 mm
Dimensions : 165.0 × 100.0 × 5.7 mm
Pas de pixel : 0.1506 × 0.1432 mm
Disposition des pixels : RGB Vertical Stripe
Direction de visualisation : All-O’Clock
Interface : 24-bit RGB
Rétroéclairage : LED blanche

Caractéristiques optiques
Résolution (typique) : 800 × 480
Contraste (typique) : 800 : 1
Luminance (typique) : 900 cd/m²
Uniformité de luminance (typique) : 80%
Angle de vue (CR ≥ 10, typique) : 80° (toutes directions)
Temps de réponse (typique) : 25 ms

Plan mécanique
Le schéma mécanique et le plan de dimensions sont fournis sur la fiche produit pour référence d'intégration. Les dimensions et détails de fixation facilitent l'intégration en panneau et systèmes HMI.

Remarques supplémentaires
Le module utilise un rétroéclairage LED blanc et une interface d'entrée RGB 24 bits. Il est destiné aux applications industrielles et extérieures nécessitant haute luminosité et lisibilité au soleil.

Caractéristiques / spécifications techniques

• Model: YX070IK27842472A
• Taille d'affichage : 7.0 inch
• Résolution : 800 (RGB) × 480
• Type LCD : TFT-LCD, transmissif
• Mode d'affichage : Normally Black
• Technologie d'affichage : IPS (large visibilité) / Direction de visualisation : All-O'Clock
• Interface : 24-bit RGB
• Rétroéclairage : LED blanche
• Zone active : 153.84 × 85.63 mm
• Dimensions : 165.0 × 100.0 × 5.7 mm
• Pas de pixel : 0.1506 × 0.1432 mm
• Disposition des pixels : RGB Vertical Stripe
• Contraste (typ) : 800 : 1
• Luminance (typ) : 900 cd/m² (lisible en plein soleil / haute luminosité)
• Uniformité de luminance (typ) : 80%
• Angle de vue (CR ≥ 10) : 80° (toutes directions)
• Temps de réponse (typ) : 25 ms
• Température de fonctionnement : -20°C à +60°C
• Température de stockage : -30°C à +70°C
• Applications typiques : contrôle industriel, équipements extérieurs, écrans embarqués, systèmes intégrés
