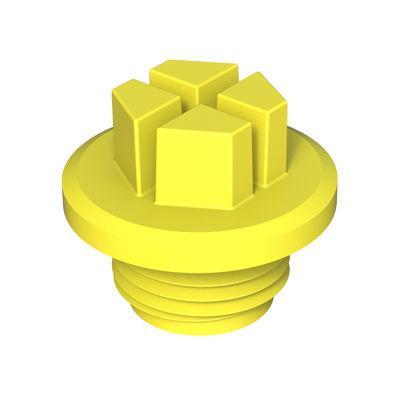

Bouchon cylindrique DT

filetéen polyéthylènede protection

Description
Bouchons filetés conçus pour protéger les filetages intérieurs des équipements hydrauliques et pneumatiques pendant les traitements de surface, la finition ou le transport. Adaptés aux filetages métriques, UN et UNF. Certaines références sont fournies avec un joint (O-ring) pour l'étanchéité.

Informations techniques
Plans PDF: disponibles (téléchargement depuis la fiche produit).
UL94: -
IP: -
RoHS: Conforme
Mesures exprimées en: Millimètres
Vidéo: disponible

Variantes (tableau)
Référence | Apte pour | D | H1 | H2 | L | SW | Type Filetage
01500740455 | M10 x 1 | 15,40 | 8,00 | 7,00 | 15,00 | 7 | M
01500740456 | M12 x 1,5 | 18,50 | 9,00 | 7,00 | 16,00 | 10 | M
01500740457 | M14 x 1,5 | 20,30 | 9,00 | 8,00 | 17,00 | 10 | M
01500740458 | M16 x 1,5 | 23,60 | 10,00 | 10,00 | 20,00 | 13 | M
01500740459 | M18 x 1,5 | 25,50 | 11,00 | 9,60 | 20,60 | 13 | M
01500740460 | M22 x 1,5 | 28,40 | 12,20 | 9,50 | 21,70 | 15 | M
01500740461 | M27 x 2 | 33,40 | 15,00 | 10,00 | 25,00 | 19 | M
01500740462 | M30 x 2 | 35,90 | 10,00 | 10,00 | 20,00 | 24 | M
01500740463 | M33 x 2 | 42,50 | 15,00 | 10,00 | 25,00 | 24 | M
01500740464 | M36 x 2 | 44,10 | 10,00 | 10,00 | 20,00 | 24 | M
01500740465 | M42 x 2 | 51,30 | 15,00 | 11,00 | 26,00 | 24 | M
01500740466 | M45 x 2 | 55,20 | 14,60 | 11,10 | 25,70 | 30 | M
01500740467 | M48 x 2 | 56,70 | 17,00 | 11,00 | 28,00 | 30 | M
01500740468 | M52 x 2 | 60,50 | 17,00 | 11,00 | 28,00 | 30 | M
01500740469 | 7/16 · 20 | 17,50 | 9,20 | 6,80 | 16,00 | 10 | UNF
01500740470 | 9/16 · 18 | 21,40 | 10,00 | 8,00 | 18,00 | 10 | UNF
01500740471 | 3/4 · 16 | 27,30 | 11,00 | 10,00 | 21,00 | 13 | UNF
01500740472 | 7/8 · 14 | 30,50 | 13,00 | 10,00 | 23,00 | 15 | UNF
01500740473 | 1 1/16 · 12 | 38,20 | 15,00 | 10,00 | 25,00 | 19 | UNF
01500740474 | 1 5/16 · 12 | 44,80 | 15,00 | 9,50 | 24,50 | 24 | UNF
01500740475 | 1 5/8 · 16 | 56,00 | 15,00 | 11,00 | 26,00 | 30 | UNF
01500740476 | 1 7/8 · 12 | 63,50 | 15,00 | 11,00 | 26,00 | 30 | UNF

Caractéristiques / spécifications techniques

• Famille / Série : DT
• Fonction : protéger les filetages intérieurs des équipements hydrauliques et pneumatiques lors des traitements de surface ou du transport
• Résistance en température : jusqu'à 80°C
• RoHS : Conforme
• Mesures : millimètres (dimensions indiquées dans le tableau)
• Filetages disponibles : métrique (M), UN et UNF
• Certaines références : disponibles avec joint (O-ring)
• Vidéo disponible sur la fiche produit (aucune URL fournie ici)
