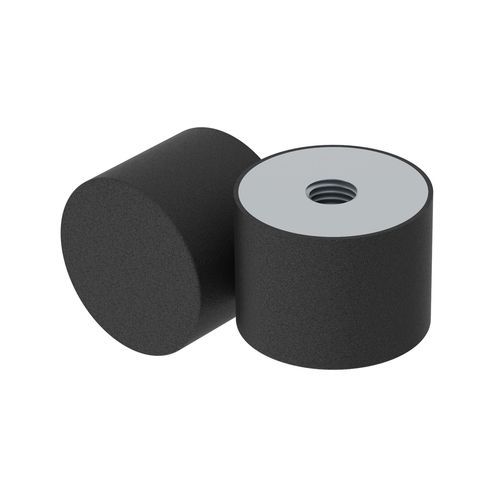

Support antivibratoire cylindrique LSDE

en acier galvaniséen élastomèreen inox

Présentation
Support antivibratoire (silentblock) série LSDE conçu pour réduire les vibrations internes des moteurs, ventilateurs, machines à laver, pompes, groupes hydrauliques, rotors et cylindres, et limiter la transmission des vibrations vers les structures avoisinantes. Élément caoutchouc-métal compact livré en plusieurs tailles et variantes avec filetages métriques. Montage simple ; destiné aux équipements industriels et grand public.

Matériaux et options

• Élastomère standard : NR (caoutchouc naturel), dureté 55° ± 5 Shore A.
• Autres élastomères : NBR, SBR, CR, EPDM et duretés variables sur demande.
• Pièce métallique standard : acier galvanisé (S - ST37, DIN EN 12329 - Fe // Zn12 // C).
• Option métal : acier inoxydable SS - A2 (AISI 304) ou autres alliages spéciaux sur demande.

Applications

• Absorption des vibrations internes de moteurs, ventilateurs, machines à laver, groupes hydrauliques, pompes, rotors et cylindres.
• Minimisation ou annulation de la transmission des vibrations vers des équipements externes (tamis, vibrateurs, structures).
• Secteurs typiques : appareils de fitness, électroménager, automobile, ligne blanche, motos, machines diverses.

Documents et conformité

• Plan PDF : disponible (téléchargement depuis la fiche produit lorsqu’il est fourni).
• UL94 : non disponible / non certifié.
• Indice IP : non indiqué.
• RoHS : conforme.
• Mesures exprimées en : millimètres.
• Vidéo : vidéo produit disponible.

Tableau des variantes (Réf | D | H | Filetage M)
00200500001 | 8,00 | 8,00 | M3
00200500002 | 10,00 | 10,00 | M4
00200500688 | 10,00 | 10,00 | M5
00200500003 | 10,00 | 15,00 | M4
00200500004 | 12,00 | 10,00 | M5
00200500005 | 15,00 | 8,00 | M4
00200500006 | 15,00 | 10,00 | M4
00200500008 | 15,00 | 15,00 | M4
00200500009 | 15,00 | 20,00 | M4
00200500011 | 20,00 | 10,00 | M6
00200500012 | 20,00 | 15,00 | M5
00200500013 | 20,00 | 15,00 | M6
00200500014 | 20,00 | 20,00 | M6
00200500015 | 20,00 | 25,00 | M6
00200500010 | 20,00 | 30,00 | M4
00200500016 | 25,00 | 10,00 | M6
00200500017 | 25,00 | 15,00 | M6
00200500019 | 25,00 | 17,00 | M6
00200500020 | 25,00 | 20,00 | M6
00200500021 | 25,00 | 25,00 | M6
00200500022 | 25,00 | 30,00 | M6
00200500023 | 30,00 | 15,00 | M8
00200500024 | 30,00 | 17,00 | M8
00200500025 | 30,00 | 20,00 | M8
00200500026 | 30,00 | 25,00 | M8
00200500027 | 30,00 | 30,00 | M8
00200500028 | 40,00 | 15,00 | M8
00200500029 | 40,00 | 20,00 | M8
00200500030 | 40,00 | 25,00 | M8
00200500031 | 40,00 | 30,00 | M8
00200500032 | 40,00 | 40,00 | M8
00200500033 | 50,00 | 20,00 | M10
00200500034 | 50,00 | 30,00 | M10
00200500035 | 50,00 | 40,00 | M8
00200500036 | 50,00 | 40,00 | M10
00200500037 | 50,00 | 45,00 | M10
00200500038 | 50,00 | 50,00 | M10
00200500039 | 70,00 | 45,00 | M12
00200500040 | 75,00 | 25,00 | M12
00200500042 | 75,00 | 30,00 | M12
00200500043 | 75,00 | 40,00 | M12
00200500044 | 75,00 | 50,00 | M12
00200500046 | 80,00 | 80,00 | M12
00200500047 | 100,00 | 40,00 | M16
00200500049 | 100,00 | 55,00 | M16
00200500050 | 100,00 | 75,00 | M16
00200500052 | 100,00 | 100,00 | M16
00200500053 | 150,00 | 40,00 | M20
00200500054 | 150,00 | 100,00 | M20
00200500055 | 200,00 | 100,00 | M20

Caractéristiques / spécifications techniques

• Série/modèle : LSDE.
• Fonction : amortissement et isolation antivibratoire pour machines et équipements.
• Élastomère standard : NR (caoutchouc naturel), dureté 55° ± 5 Shore A ; alternatives : NBR, SBR, CR, EPDM.
• Pièce métallique : acier galvanisé ST37 (standard) ; option inox SS - A2 (AISI 304) ou autres alliages sur demande.
• Conformité RoHS : oui.
• UL94 : non certifié / non applicable.
• IP : non indiqué.
• Dimensions : millimètres.
• Nombreuses références et tailles disponibles (voir tableau des variantes).
