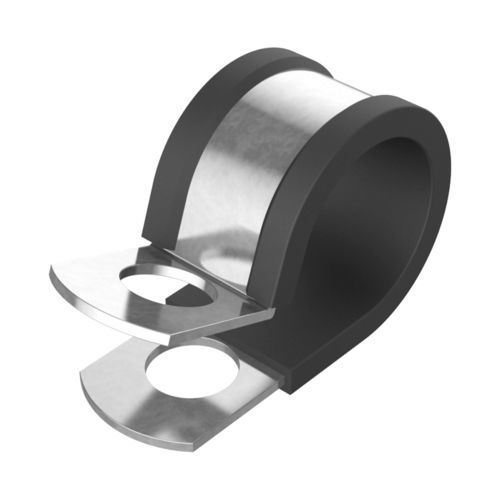

Collier pour câble électrique en acier inoxydable MASB

en acier galvaniséavec montage à visrésistant à la corrosion

Aperçu du produit
Le collier MASB est fabriqué en acier zingué (ZCS) et en acier inoxydable AISI 304 (SS). Il intègre un revêtement en EPDM ou en chloroprène (CR) sur les bords du corps central, assurant une isolation électrique et une atténuation efficace des vibrations. Le revêtement isole le collier du faisceau de câbles et réduit l'usure mécanique.

Selon la version, le collier MASB est conforme à la norme DIN 3016 et présente des classements de combustibilité UL94 (HB, V0 ou V1), ce qui permet son utilisation dans des applications soumises à des exigences réglementaires et de sécurité spécifiques.

Les versions en acier zingué bénéficient d'un revêtement de zinc pour une meilleure résistance à la corrosion. Les colliers MASB sont disponibles dans une large gamme de tailles et conviennent aux installations standard ainsi qu'aux environnements nécessitant une résistance mécanique accrue et une fiabilité à long terme.

Certifications / Conformité
RoHS : Conforme
UL94 : HB / V0 / V1 (selon la version)
DIN 3016 : Selon la version
IP : Non applicable / non spécifié
Mesures exprimées en : millimètres

Tableau des références (colonnes : Référence ; Diamètre maximum du faisceau (D) mm ; W mm ; H mm ; Acier inoxydable (présence) ; UL94 ; Type de caoutchouc ; DIN 3016)
Référence | D | W | H | Acier inoxydable | UL94 | Type de caoutchouc | DIN 3016
02012000110 | 4,70 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000111 | 6,30 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000112 | 6,30 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000113 | 7,90 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000114 | 7,90 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000115 | 9,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000116 | 9,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000160 | 10,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000117 | 11,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000118 | 11,10 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000119 | 12,70 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000120 | 12,70 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000121 | 14,30 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000122 | 15,90 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000123 | 15,90 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000124 | 18,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000125 | 18,80 | 19,50 | 10,30 | (variant) | HB | EPDM | -
02012000126 | 19,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000127 | 22,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000128 | 22,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000129 | 25,40 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000130 | 25,40 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000131 | 28,60 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000132 | 31,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000133 | 31,80 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000134 | 38,10 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000135 | 38,10 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000136 | 50,80 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000137 | 50,80 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000138 | 63,50 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000139 | 63,50 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000140 | 76,20 | 16,00 | 6,50 | (variant) | HB | EPDM | -
02012000141 | 76,20 | 19,10 | 10,30 | (variant) | HB | EPDM | -
02012000163 | 16,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000164 | 19,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000165 | 21,00 | 12,00 | 5,30 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000166 | 25,00 | 20,00 | 8,30 | (variant) | V1 | EPDM | -
02012000167 | 25,00 | 20,00 | 8,40 | (variant) | V1 | CR | -
02012000168 | 27,00 | 15,00 | 6,40 | (variant) | V0 / V1 (variants) | EPDM / CR | -
02012000169 | 35,00 | 15,00 | 6,40 | (variant) | V1 | EPDM | -
02012000170 | 36,00 | 15,00 | 6,40 | (variant) | V0 | CR | -
02012000171 | 45,00 | 20,00 | 8,30 | (variant) | V1 | EPDM | -
02012000172 | 45,00 | 20,00 | 8,40 | (variant) | V0 | CR | -
02012000173 | 55,00 | 25,00 | 10,50 | (variant) | V0 | EPDM | -
02012000174 | 56,00 | 25,00 | 10,40 | (variant) | V1 | CR | -
02012000175 | 80,00 | 25,00 | 10,40 | (variant) | V1 | CR | -
02012000176 | 80,00 | 25,00 | 10,50 | (variant) | V0 | EPDM | -

Notes
- Certaines références sont disponibles dans différentes combinaisons matériau/UL94/caoutchouc ; les lignes du tableau indiquent des configurations typiques présentes sur la fiche produit.
- Les mesures sont exprimées en millimètres.

Caractéristiques techniques

• Modèle : MASB
• Matériaux : acier zingué (ZCS) ; acier inoxydable AISI 304 (SS)
• Revêtement des bords : EPDM ou chloroprène (CR)
• Fonction : isolation électrique et atténuation des vibrations pour la fixation de câbles/faisceaux
• Normes : DIN 3016 (selon la version)
• Classements de combustibilité (UL94) : HB, V0 ou V1 (selon la version)
• RoHS : conforme
• Résistance à la corrosion : couche de zinc sur les versions ZCS
• Dimensions / mesures : fournies en millimètres ; voir le tableau des références pour les valeurs D, W, H par référence
• Variantes produit : plusieurs numéros de référence couvrant une large plage de diamètres et de tailles
