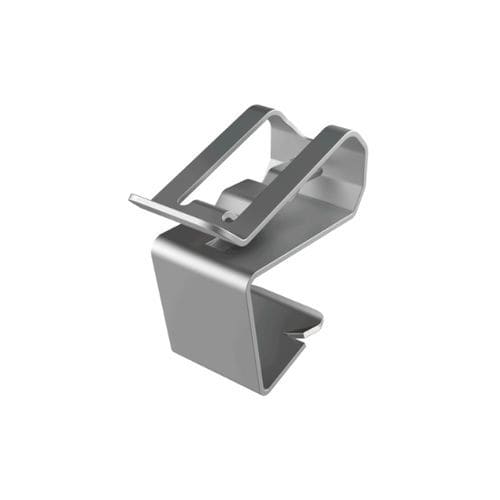

Clip de câbles SFE

photovoltaïqueen inoxde traçage

Description du produit
Le clip d'arête de panneau SFE maintient et guide deux câbles homogènes pour des installations industrielles et d'énergies renouvelables. Fabriqué en acier inox AISI 304 avec une épaisseur de 0,635 mm, il présente une grande résistance mécanique et une bonne tenue à la corrosion pour une durée de service prolongée. Conçu pour les modules photovoltaïques sans cadre, le clip se monte directement sur le bord du panneau par pression manuelle et se verrouille grâce à une languette intégrée. Le retrait ou le repositionnement s'effectue à l'aide d'un tournevis. Les bords arrondis protègent l'isolant des câbles tandis que la géométrie assure un ancrage stable. Plage de température d'utilisation de -40 °C à +300 °C et durée de vie minimale de 20 ans, adapté aux conditions exigeantes.

Applications

• Modules photovoltaïques sans cadre
• Systèmes électriques
• Installations marines
• Télécommunications
• Machines industrielles
• Tableaux de commande

Conformités et documents

• RoHS : conforme
• UL94 : non spécifié
• IP : non spécifié
• Mesures exprimées en : millimètres
• Dessin : disponible (2D)
• Vidéo : disponible

Références et dimensions
Référence | Plage câbles (d) | Plage largeur panneau (C) | Ép. max panneau (T) | Prof. min (L) | C | B | H | h
02012000307 | 5,10 à 8,40 | 13,00 à 15,30 | 2,30 | 19,60 | 24,60 | 12,70 | 25,60 | 10,40
02012000308 | 5,10 à 8,40 | 15,30 à 16,80 | 2,30 | 19,60 | 24,60 | 12,70 | 27,60 | 10,40
02012000309 | 5,10 à 8,40 | 16,80 à 18,00 | 2,30 | 19,60 | 24,60 | 12,70 | 29,50 | 10,40

Caractéristiques / spécifications techniques

• Modèle : SFE
• Matériau : acier inox AISI 304
• Conçu pour retenir deux câbles homogènes
• Installation : pression manuelle ; languette de verrouillage ; démontable au tournevis
• Épaisseur : 0,635 mm
• Durée de vie minimale : 20 ans
• Température d'utilisation : -40 °C à +300 °C
• RoHS : conforme
• Mesures en : millimètres
• Références disponibles : 02012000307, 02012000308, 02012000309
