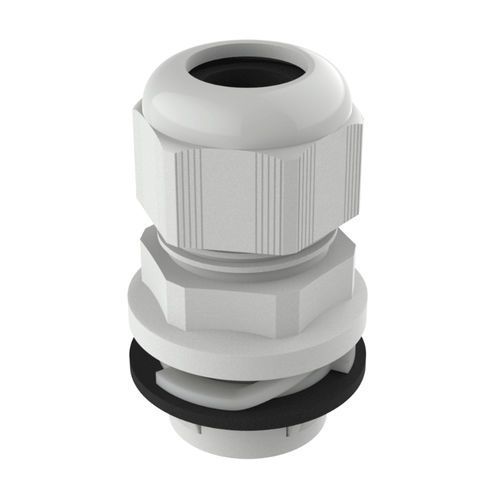

Presse-étoupe en PA6 PRPRA
IP66IP68résistant aux UV

Presse-étoupe en PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / résistant aux UV
Presse-étoupe en PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / résistant aux UV
Presse-étoupe en PA6 - PRPRA - ISC PLASTIC PARTS - IP66 / IP68 / résistant aux UV - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Matériau
en PA6
Niveau de protection
IP68, IP66, résistant aux UV
Autres caractéristiques
à filetage PG, métrique, pour modules photovoltaïques, enfichable
Diamètre du cable

Max: 28 mm
(1,1 in)

Min: 2 mm
(0,08 in)

Plage de serrage

Max: 40 mm
(1,6 in)

Min: 12 mm
(0,5 in)

Température de service

Max: 100 °C
(212 °F)

Min: -20 °C
(-4 °F)

Description

Présentation
Le presse-étoupe PRPRA s’installe par légère pression, sans contre-écrou ni trous filetés, réduisant le temps de montage par rapport aux presse-étoupes standards.

Matériaux et étanchéité
Fabriqué en Polyamide 6 (PA6). Intègre un joint torique d'étanchéité en Chloroprène (CR). Résistant aux rayons UV.

Performances
Étanchéité : IP66 / IP68 ; Type 4X (UL 50E).

Montage
Trou de panneau : 12 à 40 mm. Épaisseur panneau prise en charge : 0,50 à 4,00 mm. Disponible avec filetage métrique ou PG selon référence.

Plage de température
-20 °C à +100 °C (service continu) ; court terme : -30 °C à +150 °C.

Normes
Conforme : VDE, UL, CSA, DNV ; UL94 V2.

Couleurs disponibles
  • Gris clair RAL 7035
  • Gris foncé RAL 7001
  • Noir RAL 9005

Sur demande (quantité minimale) : bleu RAL 5015, blanc RAL 9003 et rouge RAL 3020.

Accessoires
  • Outil de démontage MHPRP : outil spécial pour le démontage du PRPRA et des presse-étoupes à emboîtement compatibles ; fourni en emballage et disponible séparément. Conçu pour le démontage en accès arrière restreint.
  • Obturateur DTPB : bouchons d'obturation à emboîtement en polyéthylène basse densité (LDPE) pour étanchéité temporaire lors du montage/transport ou lorsque l'élément n'est pas utilisé. Température d'utilisation -40 °C à +60 °C. Avec presse-étoupe à diaphragme, le serrage du capuchon comprime l'obturateur pour améliorer l'étanchéité. Choisir le diamètre D1 proche du diamètre maximum de câble pris en charge.


Téléchargements / Médias
Plan PDF disponible (dessins 2D). UL94 : V2. Classification IP : 68. RoHS : conforme. Mesures exprimées en millimètres. Vidéo démonstrative disponible pour PRPRA.

Table des références
En-tête : Référence | Trou de panneau | Épaisseur max. du panneau | Plage de câble (d) | L | D | L1 | D1 | SW
02001002026 | 12,20 à 12,40 | 0,50 à 4,00 | 2,00 à 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002027 | 12,20 à 12,40 | 0,50 à 4,00 | 3,00 à 6,50 | 38,10 | 20,90 | 9,00 | 11,90 | 15
02001002028 | 16,20 à 16,40 | 0,50 à 4,00 | 3,00 à 6,50 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002029 | 16,20 à 16,40 | 0,50 à 4,00 | 4,00 à 8,00 | 39,10 | 23,90 | 9,20 | 15,00 | 19
02001002030 | 16,20 à 16,40 | 0,50 à 4,00 | 3,00 à 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002031 | 16,20 à 16,40 | 0,50 à 4,00 | 5,00 à 10,00 | 44,50 | 26,50 | 9,00 | 15,90 | 22
02001002032 | 20,20 à 20,40 | 0,50 à 4,00 | 3,00 à 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002033 | 20,20 à 20,40 | 0,50 à 4,00 | 5,00 à 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002034 | 20,20 à 20,40 | 0,50 à 4,00 | 6,00 à 12,00 | 43,50 | 30,30 | 9,00 | 19,90 | 24
02001002035 | 20,20 à 20,40 | 0,50 à 4,00 | 7,00 à 13,00 | 43,50 | 30,30 | 9,00 | 19,90 | 25
02001002036 | 25,20 à 25,40 | 0,50 à 4,00 | 8,00 à 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002037 | 25,20 à 25,40 | 0,50 à 4,00 | 11,00 à 17,00 | 45,50 | 36,30 | 9,00 | 24,90 | 29
02001002038 | 32,20 à 32,40 | 0,50 à 4,00 | 11,00 à 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002039 | 32,20 à 32,40 | 0,50 à 4,00 | 15,00 à 21,00 | 51,50 | 43,20 | 9,00 | 31,90 | 36
02001002040 | 40,20 à 40,40 | 0,50 à 4,00 | 16,00 à 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46
02001002041 | 40,20 à 40,40 | 0,50 à 4,00 | 19,00 à 28,00 | 58,00 | 55,20 | 13,20 | 39,90 | 46

Remarques
Le démontage nécessite l'outil MHPRP. L'étanchéité temporaire peut être réalisée avec les obturateurs DTPB. Vidéo et dessins 2D disponibles. Les mesures du tableau sont en millimètres.

Caractéristiques / spécifications techniques
  • Model : PRPRA
  • Matériau : Polyamide 6 (PA6)
  • Joint torique : Chloroprène (CR)
  • Étanchéité : IP66 / IP68 ; Type 4X (UL 50E)
  • Trou de panneau : 12 mm à 40 mm selon référence
  • Épaisseur panneau acceptée : 0,50 mm à 4,00 mm
  • Plage de câbles : 2,00 mm à 28,00 mm selon référence
  • Température : -20 °C à +100 °C (continu) ; court terme -30 °C à +150 °C
  • Normes : VDE, UL, CSA, DNV ; UL94 V2
  • Démontage : nécessite l'outil MHPRP (inclus ou disponible séparément)
  • Obturateur temporaire : DTPB (PEBD), temp. -40 °C à +60 °C, montage par insertion à pression
  • Filetages disponibles : métrique ou PG selon référence
  • Couleurs : RAL 7035, RAL 7001, RAL 9005 (autres sur demande)
  • Unités de mesure : millimètres
