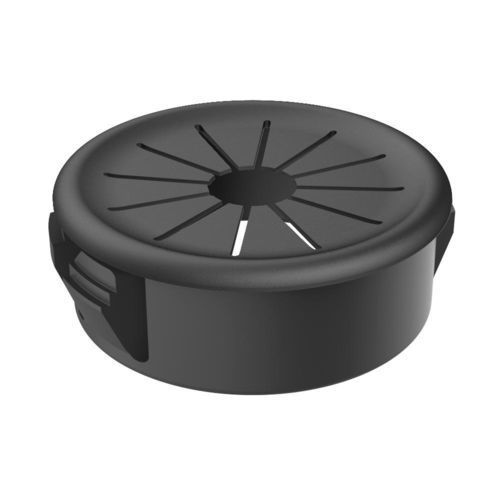

Passe-câble en polyamide MPF

à membraneréglableenfichable

Résumé
Les passe‑câbles ALL-FIT à membrane MPF protègent mécaniquement et isolent électriquement câbles, tubes et flexibles aux passages de panneaux ou bords de tôles. Leur conception auto‑aggripante et réglable permet une installation rapide sans outil et un maintien sûr sur panneaux de différentes épaisseurs.

Matériau et thermique
Polyamide 66 (PA66) thermostabilisé. Température maximale d'utilisation recommandée : 105 °C. Couleur standard : noir. Autres couleurs (blanc, teintes RAL) disponibles sur demande (quantité minimale possible).

Normes & conformité
Conforme aux exigences UL ; certifié CSA. Classe d'inflammabilité : UL94 V2. Conforme RoHS. Indice IP : non spécifié.

Caractéristiques

• Languettes membranaires flexibles pour insertion multiple de câbles
• Pattes de verrouillage snap-in pour fixation sans outil et adaptation à l'épaisseur du panneau
• Absorption des chocs et vibrations pour protection des isolations et connexions
• Bonne résistance chimique et propriétés électriques
• Disponible pour diamètres d'orifice de 12,70 mm à 76,20 mm

Tableau des références (colonnes : Référence ; Diamètre trou panneau (A) mm ; Épaisseur maximale panneau (G) mm ; Diamètre max câble mm ; L mm ; D mm)
02010000120 ; 12,70 ; 1,60 ; 7,60 ; 6,00 ; 15,20
02010000100 ; 12,70 ; 3,20 ; 7,60 ; 9,80 ; 15,20
02010000132 ; 12,70 ; 6,40 ; 7,60 ; 13,80 ; 15,20
02010000116 ; 15,90 ; 1,60 ; 11,10 ; 6,20 ; 18,50
00101000052 ; 15,90 ; 3,20 ; 11,10 ; 10,30 ; 18,00
02010000101 ; 15,90 ; 3,20 ; 11,10 ; 10,00 ; 18,70
02010000135 ; 15,90 ; 6,40 ; 11,10 ; 14,00 ; 18,30
02010000102 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 21,40
00101000053 ; 19,00 ; 3,20 ; 12,70 ; 9,90 ; 22,20
02010000137 ; 19,00 ; 6,40 ; 12,70 ; 12,70 ; 21,25
02010000117 ; 19,10 ; 1,60 ; 12,70 ; 6,40 ; 21,80
02010000103 ; 20,60 ; 3,20 ; 12,70 ; 9,90 ; 22,60
00101000054 ; 20,60 ; 3,60 ; 12,70 ; 10,30 ; 22,60
02010000113 ; 22,20 ; 1,60 ; 14,20 ; 6,40 ; 23,80
00101000055 ; 22,20 ; 3,20 ; 14,20 ; 11,50 ; 23,80
02010000104 ; 22,20 ; 3,20 ; 14,30 ; 11,50 ; 23,80
02010000142 ; 22,20 ; 6,40 ; 14,30 ; 14,00 ; 23,80
02010000114 ; 25,40 ; 1,60 ; 19,00 ; 6,40 ; 27,00
00101000056 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 26,90
02010000105 ; 25,40 ; 3,20 ; 19,00 ; 11,50 ; 27,00
02010000145 ; 25,40 ; 6,40 ; 19,00 ; 14,00 ; 27,00
01801100600 ; 27,60 ; 3,20 ; 22,40 ; 11,30 ; 30,80
02010000115 ; 27,80 ; 1,60 ; 20,60 ; 6,40 ; 29,40
00101000057 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,30
02010000106 ; 27,80 ; 3,20 ; 20,60 ; 11,50 ; 29,40
02010000148 ; 27,80 ; 6,40 ; 20,60 ; 14,00 ; 29,40
02010000112 ; 30,20 ; 3,20 ; 24,10 ; 11,50 ; 31,80
00101000124 ; 31,75 ; 3,20 ; 22,20 ; 11,50 ; 34,50
02010000107 ; 31,80 ; 3,20 ; 25,80 ; 11,50 ; 33,40
02010000108 ; 34,90 ; 3,20 ; 25,40 ; 11,50 ; 37,80
02010000152 ; 34,90 ; 6,40 ; 25,40 ; 14,30 ; 37,80
02010000109 ; 38,10 ; 3,20 ; 26,90 ; 11,40 ; 40,90
02010000154 ; 38,10 ; 6,40 ; 26,90 ; 14,30 ; 40,90
02010000110 ; 44,50 ; 3,20 ; 34,90 ; 11,80 ; 47,50
02010000118 ; 50,80 ; 3,20 ; 41,60 ; 12,40 ; 54,00
02010000111 ; 63,50 ; 6,40 ; 50,00 ; 19,00 ; 66,80
02010000119 ; 76,20 ; 6,40 ; 62,70 ; 19,00 ; 80,00

Caractéristiques / spécifications techniques

• Matériau : Polyamide 66 (PA66) thermostabilisé
• Température maximale d'utilisation : 105 °C
• Classe d'inflammabilité : UL94 V2
• Conformité : RoHS
• Certifications : UL conforme ; certifié CSA
• Plage diamètres orifice : 12,70 mm à 76,20 mm
• Système de fixation : pattes de verrouillage snap-in adaptables à l'épaisseur du panneau
• Couleur standard : noir; blanc et autres couleurs RAL disponibles sur demande
• Unités : millimètres
