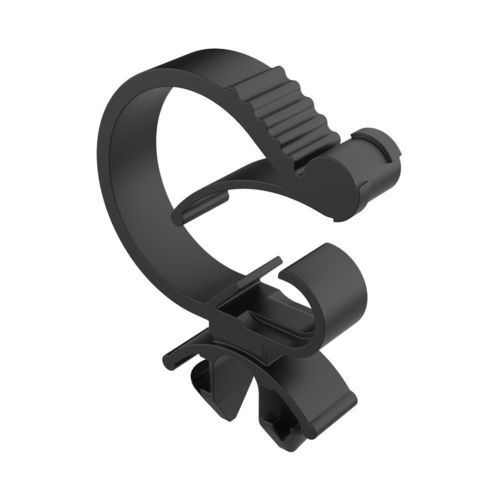

Guide-câble SGD

Description du produit
Notre guide de câbles pour modules solaires SGD est conçu pour un montage bidirectionnel en œillets ovales sur les cadres de panneaux photovoltaïques. Sa géométrie dédiée empêche la rotation non désirée dans les œillets ovales standard, garantissant un positionnement stable.
Sa fonction principale est l'acheminement et la gestion des câbles en configuration droite ou à 90°, permettant des orientations Nord/Sud ou Est/Ouest. L'installation manuelle s'effectue par insertion en pousser-traverser puis rotation à 90°, offrant une rétention par friction ferme et une résistance élevée au retrait.

Matériau et conformité

• Matériau : Nylon 6/6, stabilisé contre la chaleur et les UV
• Inflammabilité : UL 94 V-2
• Plage de température : -40°C à 115°C
• Caractéristiques : Démontable, réutilisable, système anti-torsion
• RoHS : conforme

Fonctionnalité
Assure une fixation sûre des câbles et accepte une large gamme de diamètres de câble.

Dimensions et informations complémentaires
Dimensions exprimées en : Millimètres. IP : non indiqué.

Variantes disponibles
Référence | Plage câble (d) | Taille œillet panneau | Épaisseur panneau | B | L | H
02012000400 | 7,40 to 11,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000401 | 7,40 to 11,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 28,40 | 25,40
02012000402 | 7,40 to 11,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 28,40 | 25,40
02012000403 | 7,40 to 11,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 28,40 | 25,40
02012000404 | 10,40 to 17,50 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000405 | 10,40 to 17,50 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 31,50 | 35,60
02012000406 | 10,40 to 17,50 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 31,50 | 35,60
02012000407 | 10,40 to 17,50 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 31,50 | 35,60
02012000408 | 15,20 to 22,20 | 7,00 x 10,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000409 | 15,20 to 22,20 | 7,00 x 12,00 | 1,40 to 4,40 | 7,90 | 42,20 | 43,90
02012000410 | 15,20 to 22,20 | 9,00 x 14,00 | 1,40 to 3,70 | 7,90 | 42,20 | 43,90
02012000411 | 15,20 to 22,20 | 8,50 x 16,00 | 1,40 to 3,40 | 7,90 | 42,20 | 43,90

Documents et médias
Dessin disponible au format PDF (lien du dessin fourni sur la fiche). Vidéo disponible illustrant le produit et son installation.

Caractéristiques techniques

• Modèle : SGD
• Matériau : Nylon 6/6, stabilisé contre la chaleur et les UV
• Inflammabilité : UL 94 V-2
• Plage de température : -40°C à 115°C
• Caractéristiques : Démontable, réutilisable, système anti-torsion
• Dimensions exprimées en : Millimètres
• RoHS : conforme
• IP : non spécifié
