Pied pour appareil LKM

photovoltaïqueen acier inoxydablede mise à niveau

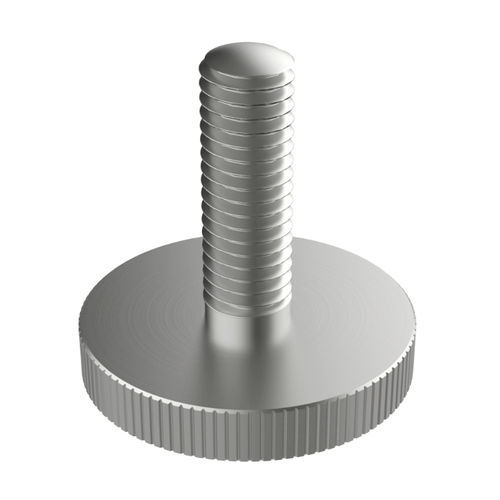

Présentation Notre pied de nivellement fixe LKM est fabriqué en acier inoxydable AISI 303 (EN 1.4305), qualité standard ISC optimisée pour l'usinage. Il convient pour des charges moyennes (à vérifier selon la référence) et dispose d'une base solide moletée facilitant la prise lors de l'installation. Certaines références sont disponibles avec une base antidérapante en NBR 80 Shore ; écrou acier disponible sur commande minimale.

Caractéristiques clés

• Matériau : Acier inoxydable AISI 303 (EN 1.4305)
• Application : Charges moyennes (à vérifier selon la référence)
• Base : Base solide moletée pour faciliter l'installation
• Options : Base antidérapante NBR 80 Shore et écrou en acier sur commande minimale
• Options corrosion : envisager AISI 304 (EN 1.4301) pour usage général ou AISI 316 (EN 1.4401) pour environnements agressifs/marins

Tableau des références (extrait)
Référence | Filetage métrique | L (mm) | D (mm) | H (mm) | Matériau | Base anti-glisse | Charge maximale (N)
04500500000 | M5 | 10,00 | 20,00 | 4,00 | SS303 | non | 5.000
04500500001 | M5 | 12,00 | 20,00 | 4,00 | SS303 | non | 5.000
04500500002 | M5 | 16,00 | 20,00 | 4,00 | SS303 | non | 5.000
04500500003 | M5 | 20,00 | 20,00 | 4,00 | SS303 | non | 5.000
04500500004 | M6 | 12,00 | 24,00 | 5,00 | SS303 | optionnelle (certaines refs avec NBR) | 5.000
04500500005 | M6 | 16,00 | 24,00 | 5,00 | SS303 | non | 5.000
04500500006 | M6 | 20,00 | 24,00 | 5,00 | SS303 | non | 5.000
04500500007 | M6 | 25,00 | 24,00 | 5,00 | SS303 / SS304 / SS316 (selon référence) | optionnelle | 5.000
04500500008 | M6 | 30,00 | 24,00 | 5,00 | SS303 | optionnelle | 5.000
04500500009 | M8 | 12,00 | 30,00 | 6,00 | SS303 | optionnelle | 6.000
04500500010 | M8 | 16,00 | 30,00 | 6,00 | SS303 | optionnelle | 6.000
04500500011 | M8 | 20,00 | 30,00 | 6,00 | SS303 | optionnelle | 6.000
04500500012 | M8 | 25,00 | 30,00 | 6,00 | SS303 | optionnelle | 6.000
04500500013 | M8 | 30,00 | 30,00 | 6,00 | SS303 | optionnelle | 6.000

Conformité & fichiers

• UL94 : non spécifié
• IP : non spécifié
• RoHS : conforme
• Unités : millimètres
• Vidéo produit disponible

Caractéristiques / spécifications techniques

• Modèle / série : LKM
• Matériau principal : AISI 303 (EN 1.4305)
• Matériaux alternatifs recommandés : AISI 304 (EN 1.4301), AISI 316 (EN 1.4401)
• Type de base : Base solide moletée ; option NBR 80 Shore sur certaines références
• Applications : Pied de nivellement fixe pour charges moyennes (voir tableau pour charges maximales selon référence)
• Variantes : Filetages métriques M5, M6, M8 et différentes longueurs L et diamètres D/H
• RoHS : conforme
• Unités : millimètres
