Clip de câbles SFD

photovoltaïqueen inoxde traçage

Présentation

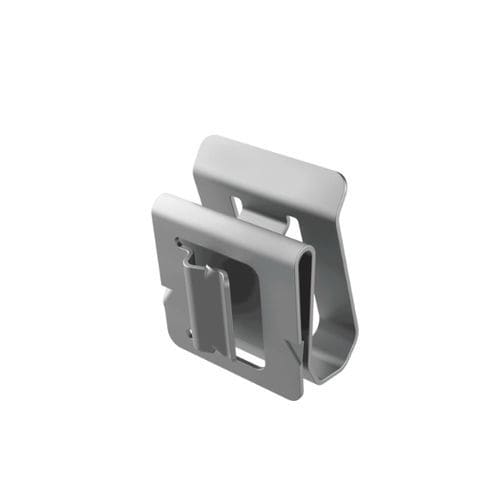

Le clip de bord de panneau SFD, bidirectionnel, est conçu pour la fixation et le guidage de deux câbles homogènes, offrant une solution fiable pour les applications industrielles et énergétiques. Fabriqué en acier inoxydable AISI 301, il présente une résistance mécanique et une résistance à la corrosion adaptées aux environnements exigeants et aux températures de fonctionnement élevées.

Conception et installation
Le SFD possède une conception bidirectionnelle avec une double languette de verrouillage permettant une installation en position verticale et horizontale. Sa langue courte est adaptée au montage sur des cadres à bord étroit. L'installation s'effectue par pression manuelle jusqu'à fixation sur le panneau ; le retrait ou le repositionnement nécessite un tournevis. Les bords arrondis protègent l'isolant du câble lors de l'installation et en service prolongé.

Durabilité et plage de température
Épaisseur : 0.635 mm, offrant une durabilité supérieure aux alternatives courantes et garantissant une durée de vie minimale certifiée de 20 ans. Plage de température de fonctionnement : -40 °C à +300 °C.

Applications

• Modules photovoltaïques
• Installations électriques
• Tableaux de contrôle
• Télécommunications
• Machines industrielles
• Systèmes de transport
• Environnements marins

Dessins, agréments & informations complémentaires
PDF de dessin : disponible
UL94 : non applicable / non fourni
IP : non applicable / non fourni
RoHS : conforme
Unités exprimées en : Millimeters
Vidéo : disponible

Références et dimensions (tableau)
Entête : Référence | Gamme câble (d) | Épaisseur panneau | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Caractéristiques / spécifications techniques

• Modèle : SFD
• Brand: ISC Plastic Parts
• Fonction : Fixation et guidage de deux câbles homogènes
• Matériau : Acier inoxydable AISI 301
• Conception : Bidirectionnelle avec double languette de verrouillage (adaptée aux installations verticales et horizontales)
• Languette courte pour montage sur cadres à bord étroit
• Installation : Pression manuelle ; retrait/repositionnement avec tournevis
• Bords arrondis pour protéger l'isolant des câbles
• Épaisseur : 0.635 mm
• Durée de vie certifiée minimale : 20 ans
• Plage de température de fonctionnement : -40 °C à +300 °C
• Gamme câble (référence 02012000306) : 5.10–8.40 mm
• Épaisseur panneau (référence 02012000306) : 1.10–2.00 mm
• Dimensions (référence 02012000306) : C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Normes : RoHS compliant
