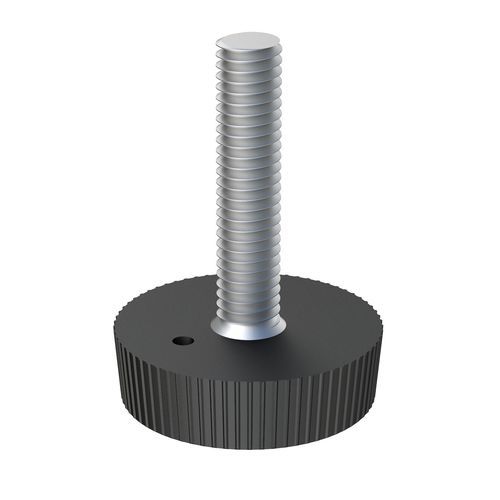

Pied pour appareil LKR

pour meublephotovoltaïqueen plastique

Présentation

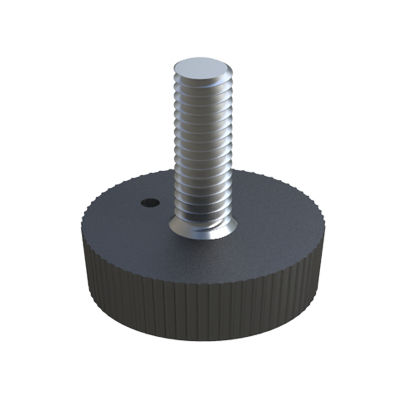

Notre pied réglable LKR intègre une base moletée qui facilite la manipulation lors du réglage, du montage ou du remplacement. Les versions M5 sont en LDPE ; les autres tailles sont en PA6. La tige filetée est en acier zingué.

Matériaux et construction

• Base (M5) : LDPE
• Base (autres tailles) : PA6
• Tige filetée : acier zingué

Applications
Adapté aux équipements industriels, au mobilier technique et à l'aménagement commercial nécessitant une mise à niveau par filetage métrique.

Options disponibles

• Filetage métrique : M5, M6, M8, M10
• Diamètre de base : 20 à 45 mm
• Longueur (L) : 16 à 56 mm

Certifications / Informations complémentaires
UL94 : -
IP : -
RoHS : Oui
Mesures exprimées en : millimètres
Plans 2D (PDF) et vidéo produit : disponibles

Références / Dimensions
Référence | Filetage métrique (M) | L | D | H | Filetage utile (l)
02500500600 | M5 | 20.00 | 20.00 | 6.00 | 17.00
02500500601 | M5 | 25.00 | 20.00 | 6.00 | 22.00
02500500602 | M5 | 30.00 | 20.00 | 6.00 | 27.00
02500500603 | M5 | 40.00 | 20.00 | 6.00 | 36.00
02500500604 | M5 | 48.00 | 20.00 | 6.00 | 47.00
00301201499 | M6 | 18.00 | 20.00 | 7.00 | 16.00
00301200430 | M6 | 18.00 | 25.00 | 7.00 | 16.00
00301200431 | M6 | 28.00 | 25.00 | 7.00 | 26.00
00301201500 | M6 | 28.00 | 20.00 | 7.00 | 26.00
00301201501 | M6 | 38.00 | 20.00 | 7.00 | 36.00
00301201502 | M6 | 47.00 | 20.00 | 7.00 | 45.00
00301201503 | M8 | 17.00 | 20.00 | 7.00 | 15.00
00301200434 | M8 | 17.00 | 25.00 | 7.00 | 15.00
00301200435 | M8 | 36.00 | 25.00 | 7.00 | 35.00
00301200436 | M8 | 47.00 | 25.00 | 7.00 | 45.00
00301200437 | M10 | 16.00 | 25.00 | 7.00 | 15.00
00301200438 | M10 | 26.00 | 25.00 | 7.00 | 24.00
00301200439 | M10 | 36.00 | 25.00 | 7.00 | 34.00
00301200440 | M10 | 46.00 | 25.00 | 7.00 | 44.00
00301200453 | M10 | 56.00 | 30.00 | 7.00 | 54.00

Caractéristiques / spécifications techniques

• Modèle : LKR
• Base moletée pour une manipulation facilitée
• Matériaux : LDPE (M5), PA6 (autres tailles)
• Tige filetée : acier zingué
• Applications : équipements industriels, mobilier technique, aménagement commercial
• Filetages métriques : M5, M6, M8, M10
• Diamètre de base : 20–45 mm
• Longueur : 16–56 mm
• RoHS : Conforme
• Unités : millimètres
