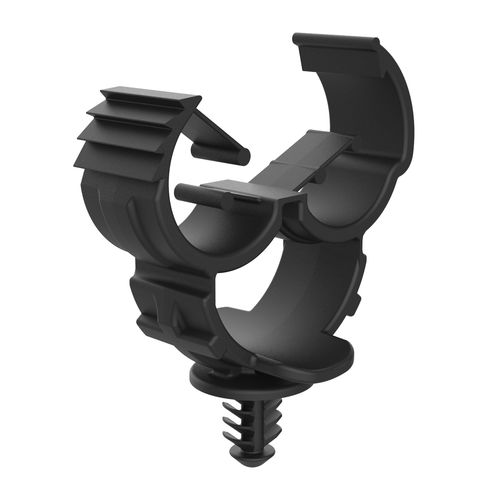

Collier pour câble électrique en plastique

encliquetablepour applications photovoltaïques

Description
Colliers de serrage à ancrage type sapin (insertion panneau) conçus pour le centrage et la fixation automatique de câbles et tubes. Le mécanisme à fermeture automatique permet de positionner le câble/le tube puis, sous pression, d'obtenir une fermeture et une fixation rapides, réduisant le temps d'installation. Différentes références couvrent plusieurs plages de diamètres et épaisseurs de panneau.

Applications

• Fixation et centrage de câbles ou tubes dans panneaux et tôles
• Routage et maintien dans armoires électriques, boîtiers et châssis
• Convient aux installations industrielles et de contrôle

Documents et conformité

• Plans PDF et vidéo de démonstration disponibles
• RoHS : conforme
• UL94 : non spécifié
• Indice IP : non spécifié
• Mesures exprimées en millimètres (mm)

Table des références et principales dimensions (valeurs en mm)
Référence | Apte pour | Épaisseur Panneau | Diamètre du Tube | B | C | H | A | H1
02800120011 | Ø 9,10 | 3,00 à 15,00 | 8 à 18 | 29,00 | 10,00 | 38,50 | 20,00 | 21,70
02800120010 | M6 | 10,00 | 3 à 12 | 22,00 | 20,00 | 32,00 | 9,00 | 10,00 à 16,00

Caractéristiques / Spécifications techniques

• Type : collier de serrage avec ancrage type sapin (insertion en panneau)
• Mécanisme : fermeture automatique pour centrage et fixation des câbles/tubes
• Compatibilité : variantes pour plusieurs diamètres (voir tableau)
• Matériau : plastique (référence matière non précisée)
• Conformité : RoHS indiquée ; UL94 et IP non spécifiés
• Références disponibles : 02800120011, 02800120010
• Documentation : dessin PDF et vidéo disponibles
