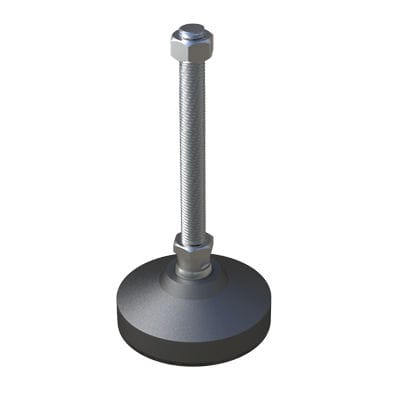

Pied de machine JTPP
pour appareilphotovoltaïqueen acier inoxydable

Pied de machine - JTPP - ISC PLASTIC PARTS - pour appareil / photovoltaïque / en acier inoxydable
Pied de machine - JTPP - ISC PLASTIC PARTS - pour appareil / photovoltaïque / en acier inoxydable
Pied de machine - JTPP - ISC PLASTIC PARTS - pour appareil / photovoltaïque / en acier inoxydable - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Applications
de machine, pour appareil, photovoltaïque
Matériau
en acier inoxydable
Type
de mise à niveau, antidérapant, inclinable
Autres caractéristiques
fileté, à visser, pour charges lourdes
Charge

Min: 1 367,6 kg
(3 015 lb)

Max: 1 478,5 kg
(3 259,5 lb)

Diamètre

Min: 60 mm
(2 in)

Max: 100 mm
(4 in)

Description

Présentation
Les pieds de nivellement JTPP présentent une base inclinable renforcée avec un angle maximal de 15º et des variantes supportant des charges jusqu'à 14 500 N. Ils sont conçus pour des applications industrielles nécessitant un nivellement précis, une bonne finition de surface et des performances mécaniques fiables. Option : base antidérapante. Matériau standard : acier inoxydable type 304 ; type 316 disponible sur demande.

Points clés
  • Famille / modèle : Pieds de nivellement JTPP
  • Degré d'inclinaison maximal : 15º
  • Charge maximale : jusqu'à 14 500 N (variable selon référence ; certaines références notées 13 420 N)
  • Filetages métriques disponibles : M12, M14, M16, M20
  • Matériau standard : acier inoxydable type 304 ; type 316 sur demande
  • Option : base antidérapante
  • Dimensions exprimées en millimètres


Données techniques et références
Mesures exprimées en : Millimètres

Référence | Filetage (M) | L | D | H | Degrè Inclinaison Max. (W) | Charge maximale (N)
01200100624 | M12 | 71,00 | 60,00 | 20,00 | 15º | 13420
01200100332 | M12 | 72,00 | 100,00 | 35,00 | 15º | 14500
01200100625 | M12 | 121,00 | 60,00 | 20,00 | 15º | 13420
01200100333 | M12 | 122,00 | 100,00 | 35,00 | 15º | 14500
01200100626 | M14 | 75,20 | 60,00 | 20,00 | 15º | 13420
01200100334 | M14 | 71,00 | 100,00 | 35,00 | 15º | 14500
01200100325 | M14 | 121,00 | 60,00 | 20,00 | 15º | 13420
01200100335 | M14 | 121,00 | 100,00 | 35,00 | 15º | 14500
01200100326 | M16 | 71,00 | 60,00 | 20,00 | 15º | 13420
01200100336 | M16 | 71,00 | 100,00 | 35,00 | 15º | 14500
01200100327 | M16 | 121,00 | 60,00 | 20,00 | 15º | 13420
01200100337 | M16 | 121,00 | 100,00 | 35,00 | 15º | 14500
01200100328 | M16 | 171,00 | 60,00 | 20,00 | 15º | 13420
01200100338 | M16 | 171,00 | 100,00 | 35,00 | 15º | 14500
01200100339 | M20 | 120,00 | 100,00 | 20,00 | 15º | 14500
01200100329 | M20 | 121,00 | 60,00 | 35,00 | 15º | 13420
01200100330 | M20 | 140,00 | 60,00 | 20,00 | 15º | 13420
01200100340 | M20 | 140,00 | 100,00 | 35,00 | 15º | 14500
01200100331 | M20 | 190,00 | 60,00 | 20,00 | 15º | 13420
01200100341 | M20 | 190,00 | 100,00 | 35,00 | 15º | 14500

Certifications et documentation
  • Plans PDF (2D) : disponibles
  • UL94 : non applicable / non certifié
  • Indice IP : non indiqué / non applicable
  • RoHS : conforme
  • Vidéo produit : disponible
