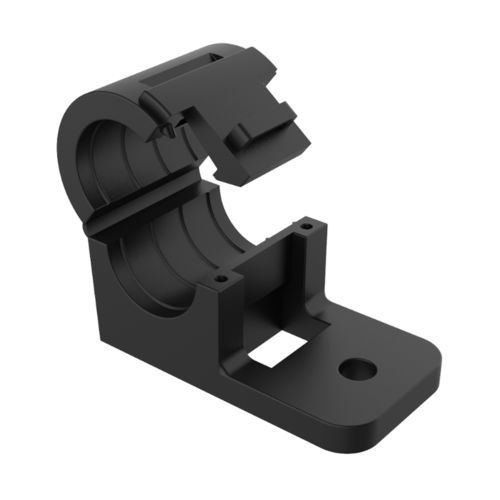

Collier pour câble électrique en nylon ZAB

pour applications photovoltaïques

Description
Notre gamme de serre‑câbles ZAB présente une forme unique qui permet une installation indépendante du placement des câbles. Fabriqués en Nylon (PA66), ils résistent à des températures allant jusqu'à 105º et sont conformes à la classe d'inflammabilité UL94 V2.

Fonctionnalité

• Mécanisme de déverrouillage et de libération pour faciliter les opérations de maintenance.
• Les nervures internes assurent une rétention axiale des faisceaux.
• Installation possible sans positionnement préalable du câble, simplifiant l'assemblage.

Applications
Utilisés notamment dans les structures d'énergie solaire et dans diverses applications industrielles de gestion et fixation de câbles.

Documents / Certifications / Informations

• UL94 : V2 - option V0 indiquée
• RoHS : Conforme
• Indice IP : non renseigné
• Dimensions : valeurs exprimées en millimètres
• Plan : PDF disponible sur la fiche produit
• Vidéo : vidéo produit disponible

Références et dimensions (mm)
Référence | Diamètre utile maximum (d) | A | D | E | H
02001002010 | 9,70 | 25,40 | 5,10 | 22,10 | 23,60
02001002011 | 9,70 | 25,30 | 6,70 | 22,10 | 23,60
02001002012 | 12,70 | 25,40 | 5,10 | 25,00 | 26,90
02001002013 | 12,70 | 25,40 | 6,90 | 25,00 | 26,90
02001002014 | 16,00 | 25,40 | 5,10 | 26,40 | 29,70
02001002015 | 16,00 | 25,40 | 6,90 | 26,40 | 29,70
02001002016 | 19,10 | 31,80 | 6,90 | 30,70 | 33,00
02001002017 | 19,10 | 31,80 | 8,40 | 30,70 | 33,00
02001002018 | 22,40 | 31,80 | 6,90 | 32,30 | 35,80
02001002019 | 22,40 | 31,80 | 8,40 | 32,30 | 35,80
02001002020 | 25,40 | 31,80 | 6,90 | 34,50 | 39,10
02001002021 | 25,40 | 31,80 | 8,40 | 34,50 | 39,10

Caractéristiques / spécifications techniques

• Marque: ISC Plastic Parts
• Modèle: ZAB
• Matériau: Nylon (PA66)
• Résistance thermique maximale: 105º
• Classe d'inflammabilité: UL94 V2 (option V0 indiquée)
• Conformité RoHS: Oui
• Indice IP: Non spécifié
• Fonctionnalités de conception: déverrouillage et libération pour maintenance; nervures internes pour rétention axiale
• Applications typiques: structures d'énergie solaire et fixation/protection de câbles
• Dimensions: voir tableau des références (mm)
• Médias produit: dessins 2D (PDF) et vidéo disponibles
