Pied pour appareil MFDD

photovoltaïqueen acierréglable

Résumé

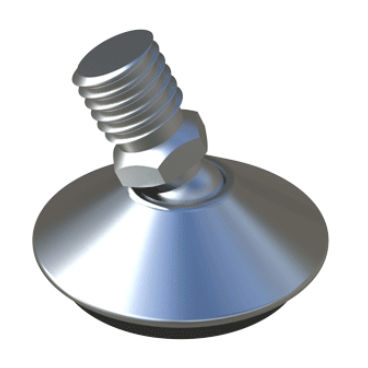

Le pied réglable inclinable MFDD possède une base en acier et un filetage métrique M10. Il permet le réglage en hauteur et la compensation angulaire jusqu'à 24º et existe en plusieurs longueurs et diamètres pour usages industriels.

Documentation & conformité
Plan PDF : téléchargeable depuis la fiche produit. UL94 : non spécifié. IP : non spécifié. RoHS : conforme. Mesures exprimées en millimètres.

Visuels & vidéo
Vidéo MP4 disponible montrant le produit et son installation.

Tableau des références
Référence | Filetage M | L | D | H | Degré Inclinaison Max. (W)
00900101334 | M10 | 10,00 | 33,20 | 12,00 | 24º
00900101335 | M10 | 10,00 | 50,00 | 15,20 | 24º
00900101336 | M10 | 20,00 | 33,20 | 12,00 | 24º
00900101337 | M10 | 20,00 | 50,00 | 15,70 | 24º
00900101338 | M10 | 30,00 | 33,20 | 12,00 | 24º
00900101339 | M10 | 30,00 | 50,00 | 15,70 | 24º

Familles associées

• MNI (version fixe sans mouvement ni inclinaison)
• Familles et inserts conseillés : LJMZ, LJMSZ, LJRS, JTPU, LJM, JTPO, LJMO, JTPOA

Caractéristiques / spécifications techniques

• Série : MFDD
• Dénomination : Pied réglable inclinable avec base en acier
• Base : acier
• Filetage métrique : M10 (toutes les références listées)
• Références disponibles : 00900101334, 00900101335, 00900101336, 00900101337, 00900101338, 00900101339
• Exemples de dimensions : L = 10,00 / 20,00 / 30,00 mm ; D = 33,20 / 50,00 mm ; H ≈ 12,00 / 15,20 / 15,70 mm
• Degré d'inclinaison max : 24º
• RoHS : Conforme
• UL94 : Non spécifié
• IP : Non spécifié
• Unités : millimètres
