Clip de câbles SFA

photovoltaïqueen inoxde traçage

Description du produit

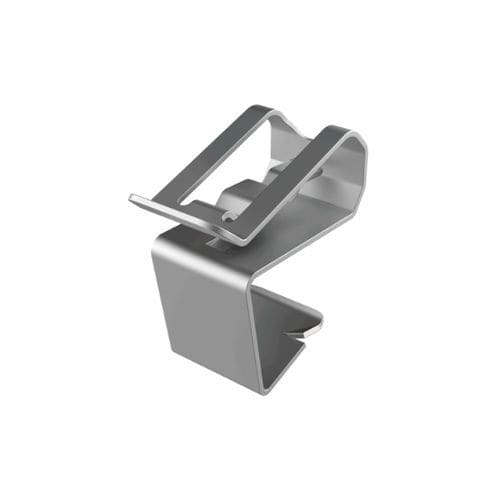

Le clip de bord de panneau SFA permet de fixer et de guider deux câbles homogènes, assurant un cheminement ordonné des câbles pour des applications industrielles et d'énergies renouvelables. Fabriqué en acier inoxydable AISI 304 ou AISI 316, il convient aux environnements corrosifs ou marins nécessitant une résistance durable à la corrosion.

Installation et manipulation
L'installation s'effectue par simple pression manuelle : le clip se verrouille sur le bord du panneau grâce à une languette de blocage intégrée. Pour le retrait ou le repositionnement, un tournevis suffit, permettant une maintenance rapide sans outil spécial. Les bords arrondis protègent l'isolant du câble lors de la pose. Certaines versions comportent des encoches sur la languette pour accepter des colliers ou fixations complémentaires.

Performances et certifications
Avec une épaisseur de matière de 0,635 mm, ces clips dépassent les exigences habituelles du marché et bénéficient d'une durée de vie certifiée d'au moins 20 ans. Ils sont homologués c-UL-us et conformes à la directive RoHS. La plage de température d'utilisation va de -40 °C à +300 °C, autorisant l'emploi dans des conditions exigeantes. La référence 02012000300 est conçue pour des bords de cadre très étroits.

Références et dimensions (millimètres)
Référence | Plage câble (d) | Épaisseur panneau | Prof. min. (L) | C | B | H
02012000300 | 5,10 à 7,60 | 0,64 à 2,36 | 10,00 | 24,60 | 12,70 | 9,90
02012000301 | 5,10 à 7,60 | 1,40 à 3,20 | 14,20 | 25,40 | 12,70 | 9,90
02012000302 | 5,10 à 7,60 | 2,30 à 6,40 | 14,20 | 25,40 | 12,70 | 10,40

Informations supplémentaires produit

• Matériau : acier inox AISI 304 ou AISI 316
• Épaisseur : 0,635 mm
• Durée de vie certifiée : au moins 20 ans
• Homologations : c-UL-us
• Conformité : RoHS
• Température d'utilisation : -40 °C à +300 °C
• Mesures exprimées en millimètres
• Installation : pression manuelle ; languette de verrouillage ; tournevis nécessaire pour retrait/repositionnement
• Caractéristiques : bords arrondis pour protéger l'isolant ; encoches optionnelles pour colliers/fixations
• Applications typiques : modules photovoltaïques, installations électriques, tableaux de contrôle, installations marines, machines industrielles, équipements de télécommunications, solutions de mobilité
