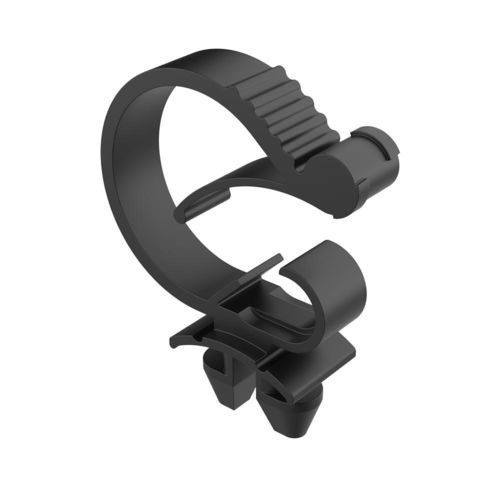

Fixation 1/4 de tour en plastique SGE

pour panneauxà camestretch-fit

Description du produit
Les colliers à encliquetage 1/4 tour SGE sont des dispositifs de fixation de câbles utilisant un système de montage 1/4 tour (90°). Le clip se bloque par friction dans le trou de montage et s'installe manuellement par une rotation rapide pour assurer une fixation stable et une bonne résistance au retrait.

Fonctionnalités

• Retrait possible par simple rotation pour modifier le passage ou la position du câble
• Conception réutilisable avec système de verrouillage intégré empêchant l'ouverture ou la libération accidentelle
• Conçu pour accepter une large plage de diamètres de câble, adapté à diverses applications industrielles

Matériaux et conformité

• Matériau : Nylon 6/6 stabilisé thermiquement et aux UV
• Inflammabilité : UL 94 V-2 (la page indique également UL94 : V2 - V0)
• Plage de température : −40 °C à 115 °C
• RoHS : Conforme
• Indice IP : Non spécifié

Tableau des références (mesures exprimées en millimètres)

• 02012000420 — Plage de câbles (d) : 7.40 à 11.20 mm ; Fente de montage : 6.35 à 9.50 mm ; B : 7.90 mm ; L : 28.40 mm ; H : 26.20 mm ; Type : 1
• 02012000421 — Plage de câbles (d) : 7.40 à 11.20 mm ; Fente de montage : 9.50 à 12.50 mm ; B : 7.90 mm ; L : 28.40 mm ; H : 26.20 mm ; Type : 1
• 02012000422 — Plage de câbles (d) : 7.40 à 11.20 mm ; Fente de montage : 12.50 à 13.00 mm ; B : 7.90 mm ; L : 28.40 mm ; H : 26.20 mm ; Type : 1
• 02012000423 — Plage de câbles (d) : 7.40 à 11.20 mm ; Fente de montage : 8.00 mm ; B : 7.90 mm ; L : 28.40 mm ; H : 25.10 mm ; Type : 2
• 02012000424 — Plage de câbles (d) : 10.40 à 17.50 mm ; Fente de montage : 6.35 à 9.50 mm ; B : 7.90 mm ; L : 31.50 mm ; H : 30.00 mm ; Type : 1
• 02012000425 — Plage de câbles (d) : 10.40 à 17.50 mm ; Fente de montage : 9.50 à 12.50 mm ; B : 7.90 mm ; L : 31.50 mm ; H : 30.00 mm ; Type : 1
• 02012000426 — Plage de câbles (d) : 10.40 à 17.50 mm ; Fente de montage : 12.50 à 13.00 mm ; B : 7.90 mm ; L : 31.50 mm ; H : 30.00 mm ; Type : 1
• 02012000427 — Plage de câbles (d) : 10.40 à 17.50 mm ; Fente de montage : 8.00 mm ; B : 7.90 mm ; L : 31.50 mm ; H : 29.50 mm ; Type : 2
• 02012000428 — Plage de câbles (d) : 15.20 à 22.20 mm ; Fente de montage : 6.35 à 9.50 mm ; B : 7.90 mm ; L : 42.20 mm ; H : 38.40 mm ; Type : 1
• 02012000429 — Plage de câbles (d) : 15.20 à 22.20 mm ; Fente de montage : 9.50 à 12.50 mm ; B : 7.90 mm ; L : 42.20 mm ; H : 38.40 mm ; Type : 1
• 02012000430 — Plage de câbles (d) : 15.20 à 22.20 mm ; Fente de montage : 12.50 à 13.00 mm ; B : 7.90 mm ; L : 42.20 mm ; H : 38.40 mm ; Type : 1
• 02012000431 — Plage de câbles (d) : 15.20 à 22.20 mm ; Fente de montage : 8.00 mm ; B : 7.90 mm ; L : 42.20 mm ; H : 37.10 mm ; Type : 2

Notes
Le Type 1 correspond au profil « T-Type » (adapté aux profilés solaires et industriels). Le Type 2 correspond au profil « I-Type » (profilé aluminium courant utilisé en automatisation industrielle et pour les systèmes de montage de panneaux solaires). Vérifier la dimension de la fente d'ancrage pour choisir la référence adaptée.

Caractéristiques techniques

• Matériau : Nylon 6/6 stabilisé thermiquement et aux UV
• Inflammabilité : UL 94 V-2 (la page indique également UL94 : V2 - V0)
• Plage de température : −40 °C à 115 °C
• Conception réutilisable avec système de verrouillage empêchant la libération accidentelle
• Installation : montage manuel 1/4 tour (90°) ; fixation par friction dans le trou de montage
• Mesures exprimées en millimètres
• RoHS : Conforme ; Indice IP : non spécifié
• Adapté aux profilés aluminium T-Type (Type 1) et I-Type (Type 2) ; vérifier la dimension de la fente d'ancrage
