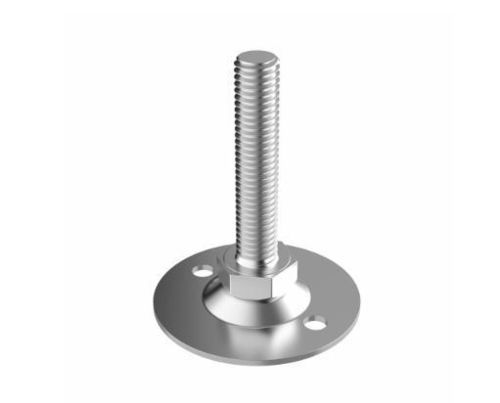

Pied de machine LHVB

photovoltaïqueen acier zinguéde mise à niveau

Présentation
Les pieds de nivellement LHVB sont fabriqués en Acier zingué (ZCS) et intègrent une vis pivotante DIN 558-4.6-A2F avec base hexagonale. L'angle d'inclinaison est de 10°–13° selon la référence. La base est solidarisée à la vis par une vis de blocage Torx T20 (couple max. 3,4 Nm). Versions de base : base lisse ou base avec deux trous pour fixation au sol (références terminées par H). Charge maximale indicative par pied : 6380 N ; prévoir une marge de sécurité. Les pieds doivent être réglés sans charge et sont destinés à des applications statiques (non destinés à être utilisés comme patins).

Protection et accessoires
Pour protéger la surface, un embout de protection LKB en LDPE est disponible pour diamètres de base 30 mm, 45 mm et 60 mm. Couleurs standard : noir et naturel.

Configurations spéciales disponibles

• Autres longueurs et filetages sur demande
• Base en acier inoxydable (SS)
• Empreinte hexagonale pour clé Allen en tête du filetage

Conformités / Certifications
UL94 : non indiqué
IP : non indiqué
RoHS : conforme
Mesures exprimées en : millimètres

Vidéo
Vidéo produit disponible.

Références disponibles (extrait)
Référence | Filetage (M) | L (mm) | D (mm) | H (mm) | Type | Charge max (N)
00301201108 | M8 | 16,00 | 30,00 | 11,00–13,00 | 1 | 6380
00301201365 | M8 | 16,00 | 60,00 | 11,00–13,00 | 1 | 6380
00301201115 | M10 | 16,00 | 30,00 | 11,50–15,00 | 1 | 6380
00301201372 | M10 | 16,00 | 60,00 | 11,50–15,00 | 1 | 6380
...Gamme complète disponible sur la fiche produit.

Caractéristiques / spécifications techniques

• Matériau : Acier zingué (ZCS) pour le corps
• Vis : DIN 558-4.6-A2F pivotante avec base hexagonale
• Inclinaison : 10°–13° selon référence (certaines variantes M10 11,50–15,00 mm)
• Vis de blocage : Torx T20 (couple max. 3,4 Nm)
• Options de base : sans trous ou avec 2 trous pour fixation au sol (réf. terminées par H)
• Charge maxi indicative par pied : 6380 N (prévoir marge de sécurité)
• Réglage : effectuer sans charge
• Usage prévu : éléments statiques (non patins)
• Embout de protection : LKB en LDPE pour Ø 30 / 45 / 60 mm (couleurs : noir, naturel)
• Configurations spéciales : autres longueurs/filetages, base SS, empreinte hexagonale pour clé Allen
• RoHS : conforme ; UL94 / IP : non indiqué
• Unités : millimètres
