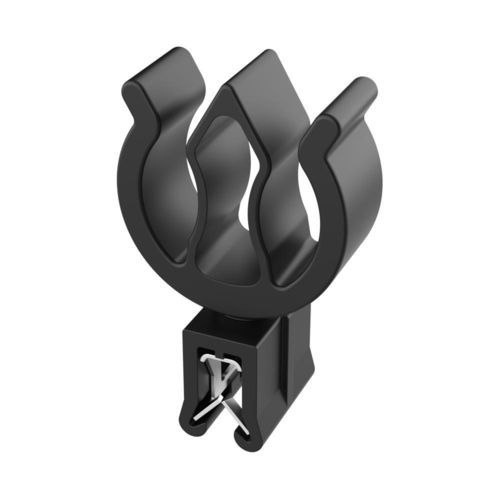

Collier pour câble électrique en acier inoxydable SFV

en plastiqueen nylonencliquetable

Présentation
La pince SFV se monte sur des panneaux d'épaisseur 1–3 mm, typiques des cadres de modules solaires, assurant une fixation sans perçage.

Fonctionnement
La conception par emboîtement sur le bord permet une installation rapide et une rétention axiale élevée. Le guide-câble en plastique isole les câbles des cadres en aluminium, répondant à la norme UL 3741. Les câbles s'insèrent par simple pression digitale ; la rétention augmente lorsque les deux logements câble sont remplis.

Points clés

• Épaisseur panneau : 1–3 mm
• Capacité câbles : jusqu'à 2 câbles Ø 5,8–8,0 mm
• Matériau clip métal : inox 304
• Corps : nylon noir stabilisé thermique et UV
• Plage de température : 0°C à 85°C (nylon) / -40°C à 300°C (clip métal)
• Inflammabilité (nylon) : UL 94 V-2
• RoHS : Conforme
• IP : Non spécifié
• Unités : millimètres

Table de références
Référence | Plage câble (d) | Épaisseur panneau | D | B | L | H | C
02012000372 | 5,8 à 8,0 | 1,00 à 3,00 | 35,60 | 9,70 | 22,10 | 23,60 | 13,50

Caractéristiques techniques

• Modèle : SFV
• Fixation : Montage par emboîtement sur le bord, sans perçage
• Épaisseur panneau adaptée : 1–3 mm
• Capacité câbles : jusqu'à 2 câbles Ø 5,8–8,0 mm
• Composant métallique : clip en inox 304
• Corps : nylon noir stabilisé thermique et UV
• Limites de température : nylon 0°C à 85°C ; clip métal -40°C à 300°C
• Indice d'inflammabilité (nylon) : UL 94 V-2
• Norme visée : UL 3741 (isolation des câbles par rapport aux cadres en aluminium)
• Unité de mesure : millimètres
