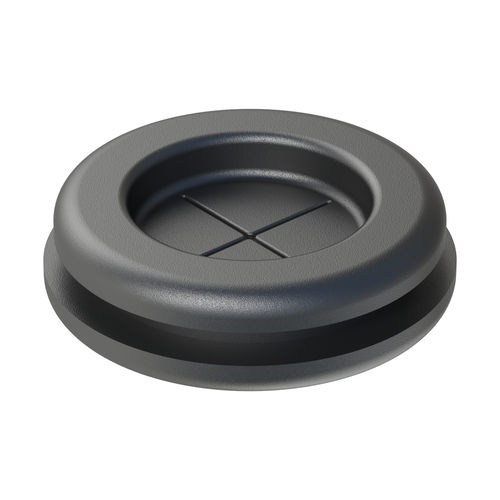

Presse-étoupe en plastique HYPAF

métriquepour modules photovoltaïques

Présentation
Nos passe-câbles à membrane avec ouverture en croix protègent les câbles placés dans des panneaux métalliques. Installation simple et rapide. Matériaux disponibles : PVC et TPE. Mesures exprimées en: Millimètres.

Conformité

• Ininflammabilité : UL94-HB (variantes en PVC et TPE)
• RoHS : Conforme
• Indice de protection (IP) : non spécifié

Tableau des variantes
Référence | Taille trou panneau (mm) | Épaisseur du panneau (mm) | d (mm) | H (mm) | D1 (mm) | D2 (mm)
02001000507 | 15,00 | 2,00 | 9,00 | 7,00 | 20,00 | 18,00
02001000520 | 18,00 | 2,00 | 11,00 | 7,00 | 22,50 | 21,50
02001000521 | 18,50 | 2,00 | 11,00 | 7,00 | 23,00 | 23,00
02001000522 | 20,00 | 2,00 | 13,50 | 7,00 | 24,00 | 24,00
02001000523 | 20,50 | 2,00 | 13,50 | 7,00 | 25,00 | 25,00
02001000524 | 22,00 | 2,00 | 16,00 | 7,40 | 27,50 | 26,00
02001000525 | 22,50 | 2,00 | 16,00 | 7,00 | 27,50 | 27,50
02001000526 | 28,00 | 2,00 | 21,00 | 8,00 | 34,50 | 34,50
02001000527 | 28,00 | 2,00 | 21,00 | 8,00 | 35,00 | 35,00
02001000528 | 36,50 | 2,20 | 29,00 | 9,45 | 43,00 | 43,00
02001000529 | 37,00 | 2,00 | 29,00 | 9,00 | 44,00 | 44,00
02001000530 | 37,00 | 2,20 | 28,00 | 9,60 | 43,50 | 43,50
02001000531 | 46,00 | 2,50 | 35,00 | 10,30 | 52,50 | 52,50
02001000532 | 47,00 | 2,50 | 35,50 | 10,10 | 52,50 | 52,50
02001000533 | 47,00 | 2,50 | 36,00 | 10,00 | 54,00 | 54,00
02001000534 | 59,00 | 2,50 | 46,50 | 10,50 | 66,20 | 66,20
02001000535 | 59,00 | 2,50 | 47,00 | 10,50 | 67,00 | 67,00
02001000536 | 60,00 | 2,50 | 48,00 | 10,00 | 68,00 | 68,00
02001000537 | 64,00 | 2,50 | 53,00 | 10,00 | 75,00 | 75,00

Médias
Vidéo disponible (ressource vidéo associée au produit).

Caractéristiques / spécifications techniques

• Marque : ISC Plastic Parts
• Dénomination commerciale : HYPAF
• Type : passe-câbles à membrane avec ouverture en croix
• Matériaux : PVC, TPE
• Norme d'inflammabilité : UL94-HB (pour variantes PVC et TPE)
• Conformité environnementale : RoHS
• Indice de protection (IP) : non spécifié
• Unités de mesure : millimètres
• Plage taille trou panneau (min → max) : 15,00 mm → 64,00 mm
• Épaisseur panneau typique : 2,00 mm → 2,50 mm (valeurs selon référence)
• Plage d (min → max) : 9,00 mm → 53,00 mm
• H (valeurs typiques) : 7,00 mm → 10,50 mm
• Applications : protection et passage de câbles dans panneaux métalliques
