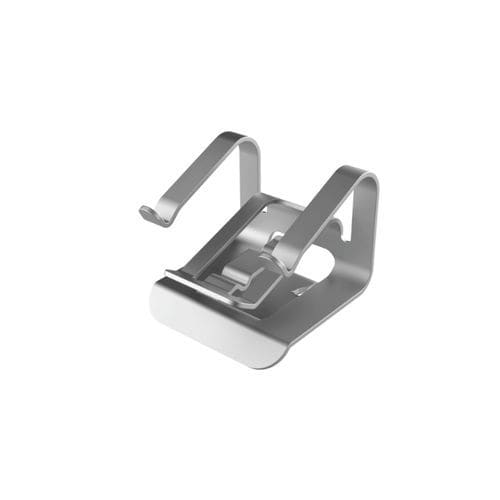

Collier pour câble électrique en acier inoxydable SFI

encliquetableréutilisablerésistant à la corrosion

Description
Le clip de bord de panneau SFI permet le maintien et le guidage de quatre câbles homogènes dans une configuration compacte, offrant une solution d'organisation des câbles optimisée pour les installations industrielles et d'énergies renouvelables. Fabriqué en acier inoxydable AISI 410, le clip présente une grande résistance mécanique et une bonne tenue à la corrosion pour des performances durables.

Conception et application

• Conception réduite et compacte par rapport aux autres versions 4 câbles pour optimiser l'espace du cadre.
• Convient à quatre conducteurs Ø 6,6–8,4 mm disposés deux en bas et deux en haut pour minimiser l'encombrement sur le bord du panneau.
• Étiquette de verrouillage courte spécialement conçue pour les cadres à bords étroits (10 mm), facilitant l'intégration dans les modules photovoltaïques fins.
• Arêtes arrondies évitant d'endommager l'isolant des câbles, garantissant une fixation sûre et durable.

Installation et maintenance

• Installation rapide et manuelle par pression; verrouillage assuré par l'onglet.
• Retrait ou repositionnement possible à l'aide d'un tournevis.

Conformité et durabilité

• Épaisseur : 0,635 mm, supérieure aux standards courants du marché.
• Durée de vie minimale garantie : 20 ans.
• Certification : c-UL-us.
• Plage de température d'utilisation : -40 °C à +300 °C.
• Conforme RoHS.

Convient pour

• Modules photovoltaïques
• Systèmes électriques et tableaux de commande
• Installations marines
• Télécommunications
• Machines industrielles
• Solutions de mobilité

Tableau technique
Référence | Plage de câble (d) | Épaisseur panneau | Prof. min. (L) | C | B | H
02012000314 | 6,60 à 8,40 | 0,80 à 2,00 | 10,00 | 21,80 | 22,90 | 17,80

Informations complémentaires
PDF du dessin disponible. Mesures exprimées en millimètres. Vidéo disponible présentant le produit.

Caractéristiques / Spécifications techniques

• Modèle : SFI
• Référence : 02012000314
• Matériau : acier inoxydable AISI 410
• Plage de câble (d) : 6,6 – 8,4 mm
• Épaisseur panneau adaptée : 0,80 – 2,00 mm
• Profondeur minimale (L) : 10,00 mm
• Dimensions : C = 21,80 mm, B = 22,90 mm, H = 17,80 mm
• Épaisseur du clip : 0,635 mm
• Onglet de verrouillage court pour cadres à bords étroits 10 mm
• Durée de vie minimale : 20 ans
• Certifications : c-UL-us
• Température d'utilisation : -40 °C à +300 °C
• RoHS : Conforme
• Applications typiques : modules photovoltaïques, tableaux électriques, maritime, télécom, machines industrielles, mobilité
