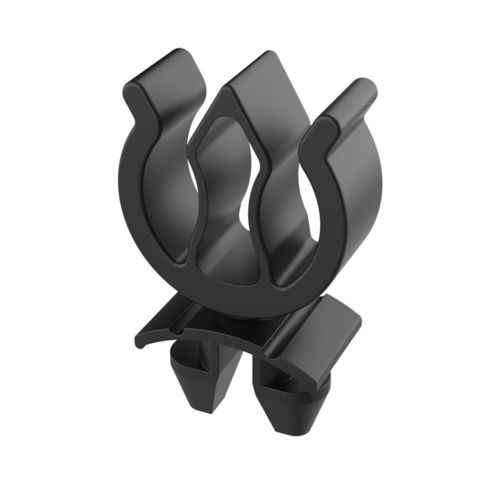

Collier pour câble électrique en nylon SGF

en PA6réutilisableanti-UV

Description
Les clips de fixation SGF permettent la fixation de câbles par un verrouillage par friction à 1/4 de tour (90°) à l'intérieur d'une fente de profilé. Conçus pour une installation manuelle par simple rotation, ils assurent une fixation fiable, une bonne résistance au décrochage et une possibilité de repositionnement et de réutilisation.

Fonctionnalités

• Insertion des câbles par pression digitale pour un câblage rapide sur site.
• Deux cavités câble augmentant la retenue lorsque les deux sont utilisées.
• Réutilisables : déverrouiller par une rotation de 90° pour retirer et repositionner le clip le long du profilé.

Données produit

• Capacité câbles : jusqu'à 2 câbles Ø 5,8 – 8,0 mm
• Matériau : nylon 6/6 stabilisé thermique et UV
• Inflammabilité : UL 94 V-2 (voir la fiche produit pour options V-0)
• Plage de température : −40 °C à 115 °C

Conformité / Informations supplémentaires

• UL94 : V2 - V0 (indiqué sur la page produit)
• IP : aucune / non applicable
• RoHS : conforme
• Unités de mesure : millimètres
• PDF de dessin : disponible
• Vidéo : disponible

Informations sur les types
Le Type 1 correspond au profil « T-Type », adapté aux profilés solaires et industriels. Le Type 2 correspond au profil « I-Type ». Le profil I-Type est un profilé aluminium courant utilisé en automatisation industrielle, systèmes de fixation panneaux solaires, poutres légères et applications industrielles générales. Vérifiez la dimension de la fente d'ancrage pour choisir la référence adaptée à chaque profilé.

Tableau des références
Référence | Plage câble (d) | Fente de montage | L / B | D | L1 | B1 | Type
02012000435 | 5,8 à 8,0 | 6,35 à 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 à 8,0 | 9,50 à 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 à 8,0 | 12,50 à 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 à 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Caractéristiques techniques / spécifications

• Nom du modèle : SGF
• Matériau : nylon 6/6 stabilisé thermique et UV
• Capacité câbles : jusqu'à 2 câbles Ø 5,8 – 8,0 mm
• Système de montage : verrouillage par friction 1/4 de tour (90°) dans la fente de montage
• Installation : rotation manuelle ; réutilisable par déverrouillage à 90°
• Inflammabilité : UL 94 V-2
• Plage de température : −40 °C à 115 °C
• RoHS : conforme
• Indice IP : non applicable / pas de protection IP indiquée
• Unité de mesure : millimètres
• Plusieurs références disponibles (voir le tableau des références pour différences de fente de montage et dimensions)
