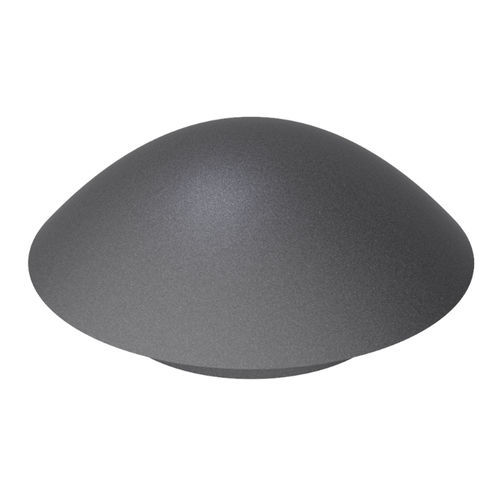

Bouchon rond ZBA
non filetéà emboîteren thermoplastique

Bouchon rond - ZBA - ISC PLASTIC PARTS - non fileté / à emboîter / en thermoplastique
Bouchon rond - ZBA - ISC PLASTIC PARTS - non fileté / à emboîter / en thermoplastique
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Forme
rond
Type
non fileté, à emboîter
Matériau
en thermoplastique, en TPE
Applications produits
photovoltaïque
Autres caractéristiques
autobloquant
Diamètre fonctionnel

Min: 12,7 mm
(0,5 in)

Max: 34,9 mm
(1,374 in)

Température de service

Min: -60 °C
(-76 °F)

Max: 135 °C
(275 °F)

Épaisseur

Min: 0,8 mm
(0 in)

Max: 3,2 mm
(0,1 in)

Description

Présentation
La famille de bouchons ZBA est conçue pour des applications industrielles et extérieures nécessitant un matériau résistant aux intempéries et une isolation fiable. Fabriqués en TPE (dureté 75/85 Shore A), ces bouchons s'installent rapidement à la main et assurent l'étanchéité.

Caractéristiques principales
  • Convient aux panneaux d'épaisseur comprise entre 0,80 et 3,20 mm.
  • Diamètres de trous de montage compatibles : 12,70 mm à 34,90 mm.
  • Submersible — assure l'étanchéité une fois en place.
  • Certification UL selon référence (UL listé ou UL reconnu) ; les références UL listées disposent également de NEMA 4 et 4X pour l'étanchéité et la résistance à la corrosion.
  • Classification inflammabilité : 94V-0.
  • Température de service : -60°C à 135°C.
  • Installation manuelle rapide, sans outillage.


Tableau des références (unités en millimètres)
Référence | Taille trou panneau (A) | Épaisseur panneau (G) | D | H | C
02007000300 | 12,70 | 0,80 à 3,20 | 23,10 | 11,40 | 7,40
02007000301 | 15,90 | 0,80 à 3,20 | 26,50 | 11,90 | 7,90
02007000302 | 19,10 | 0,80 à 3,20 | 29,20 | 13,00 | 8,90
02007000303 | 22,20 | 0,80 à 3,20 | 32,50 | 13,50 | 9,10
02007000304 | 25,40 | 0,80 à 3,20 | 35,80 | 14,20 | 10,20
02007000305 | 27,80 | 0,80 à 3,20 | 38,60 | 14,00 | 10,20
02007000306 | 34,90 | 0,80 à 3,20 | 45,20 | 14,30 | 10,70

Documents & conformité
  • Unités : millimètres.
  • RoHS : conforme (indication présente).
  • Plans 2D et vidéos produits disponibles.


Caractéristiques / spécifications techniques
  • Marque : ISC Plastic Parts
  • Famille / Modèle : ZBA
  • Matériau : TPE
  • Dureté : 75/85 Shore A
  • Épaisseur panneau compatible : 0,80 – 3,20 mm
  • Diamètre trou montage : 12,70 – 34,90 mm
  • Étanchéité : submersible, assure l'étanchéité une fois en place
  • Classification inflammabilité : 94V-0 (selon référence)
  • Certification UL : listé ou reconnu selon référence ; références listées UL peuvent inclure NEMA 4 et 4X
  • Température de service : -60°C à 135°C
  • Installation : manuelle, rapide, sans outillage
