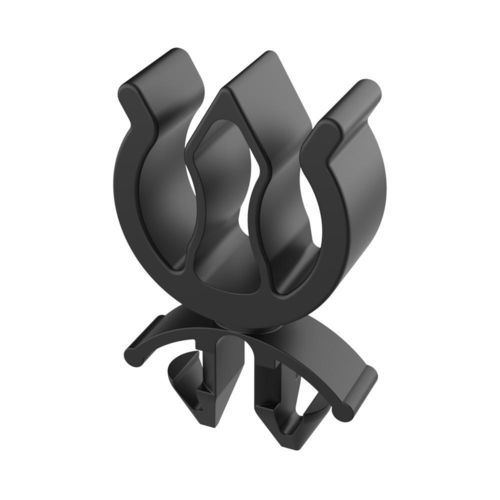

Collier pour câble électrique en nylon SGB

anti-UVrondpour applications photovoltaïques

Description du produit
Le clip bidirectionnel SGB pour trou ovale permet la fixation de deux câbles au sein de cadres de panneaux solaires et autres tôles. Sa géométrie empêche la rotation involontaire dans le trou ovale, assurant une retenue fiable. Convient pour configurations droites ou à 90° afin de diriger les câbles Nord/Sud ou Est/Ouest. L'installation se fait manuellement : pousser le clip dans le trou ovale puis le tourner de 90° pour obtenir un ajustement par friction avec une haute résistance à l'arrachement.

Caractéristiques principales

• Capacité câbles : jusqu'à 2 câbles Ø 5,8–8,0 mm chacun
• Matériau : nylon noir, stable à la chaleur et aux UV
• Plage de température : -20°C à 85°C (dynamique)
• Installation : insertion manuelle dans trous ovales, rotation 90° pour verrouiller
• Conformité : RoHS
• Vidéo : disponible

Variantes

• 02012000415 — Plage câble : 5,8 à 8,0 mm ; Trou panneau : 7,00 x 10,00 mm ; Épaisseur panneau : 1,40 à 4,40 mm ; L : 37,80 mm ; B : 9,60 mm ; C : 23,40 mm
• 02012000416 — Plage câble : 5,8 à 8,0 mm ; Trou panneau : 7,00 x 12,00 mm ; Épaisseur panneau : 1,40 à 4,40 mm ; L : 37,80 mm ; B : 9,60 mm ; C : 23,40 mm
• 02012000417 — Plage câble : 5,8 à 8,0 mm ; Trou panneau : 9,00 x 14,00 mm ; Épaisseur panneau : 1,40 à 3,70 mm ; L : 37,80 mm ; B : 9,60 mm ; C : 23,40 mm
• 02012000418 — Plage câble : 5,8 à 8,0 mm ; Trou panneau : 8,50 x 16,00 mm ; Épaisseur panneau : 1,40 à 3,40 mm ; L : 37,80 mm ; B : 9,60 mm ; C : 23,40 mm

Caractéristiques techniques

• Capacité câbles : jusqu'à 2 câbles Ø 5,8–8,0 mm chacun
• Matériau : nylon noir, résistant à la chaleur et aux UV
• Plage de température : -20°C à 85°C (dynamique)
• Méthode d'installation : insertion manuelle dans trous ovales suivie d'une rotation de 90° pour verrouillage
• RoHS : conforme
• UL94 : non indiqué
• Indice de protection (IP) : non indiqué
• Unités : millimètres
• Références disponibles : 02012000415, 02012000416, 02012000417, 02012000418
