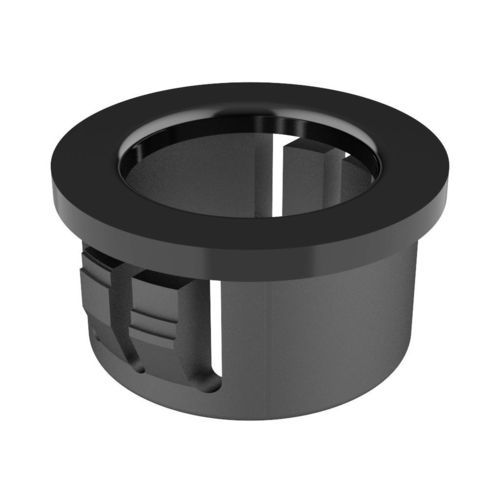

Manchon d'isolation MP

enfichableen polyamideen nylon

Présentation
Les passe-câbles MP transforment des trous de panneau aux bords rugueux, pointus ou dentelés en ouvertures lisses et isolées pour protéger câbles, tuyaux, flexibles, cordes et lignes de service. Conçus pour des applications industrielles d'isolation et de protection mécanique.

Fonctionnement et variantes
Ces anneaux emboîtables utilisent des pattes de verrouillage flexibles qui s'engagent sous une pression de la pointe des doigts et s'adaptent à l'épaisseur maximale du panneau jusqu'à fixation. Deux versions disponibles :

• Type 1 : double languette de chaque côté
• Type 2 : une languette de chaque côté

Performances et dimensions
Force de recul pour la famille : 15,8 kg. Les passe-câbles sont proposés en plusieurs tailles pour orifices de 4,7 mm à 152,4 mm de diamètre. Le tableau technique complet indique l'affectation référence‑dimensions.

Matériaux et finitions
Matériau : Nylon (PA66). Coloris standard : Noir / Blanc. Autres coloris fournis sous conditions de commande minimale (détails commerciaux non inclus ici).

Conformité & normes
Certaines références répondent aux exigences UL et sont certifiées CSA si indiqué. Classement UL94 pour la famille : V2. Conforme RoHS. Indice IP : non spécifié pour la famille.

Plans, documents & médias
Plan 2D (PDF) disponible. Vidéo de démonstration disponible pour la famille MP. Mesures exprimées en millimètres.

Tableau des références (extrait / tableau de dimensionnement)
Référence ; Taille trou (A) ; Épaisseur maxi panneau (G) ; C ; B ; L ; H ; Type
02010000001 ; 4,70 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,20 ; 2
00101000001 ; 4,80 ; 1,60 ; 3,20 ; 6,40 ; 6,00 ; 1,60 ; 2
02010000002 ; 5,50 ; 1,60 ; 3,20 ; 7,10 ; 6,00 ; 1,60 ; 2
02010000003 ; 6,40 ; 1,00 ; 3,20 ; 7,90 ; 7,90 ; 1,60 ; 2
02010000004 ; 6,40 ; 1,60 ; 3,60 ; 7,90 ; 7,90 ; 1,60 ; 2

Caractéristiques / spécifications techniques

• Famille / Modèle : MP
• Fonction : passe-câble isolant pour protéger et isoler des trous de panneau rugueux
• Matériau : Nylon (PA66)
• Coloris : Noir, Blanc (autres couleurs sur demande, quantité minimale)
• Installation : emboîtement par pattes de verrouillage flexibles
• Versions : Type 1 (double languette), Type 2 (une languette)
• Force de recul (famille) : 15,8 kg
• Plage diamètres trou : 4,7 mm à 152,4 mm
• Classement UL94 (famille) : V2
• Certifications : certaines références UL et certifiées CSA
• RoHS : conforme
• Unités : millimètres
• Documentation : plans 2D (PDF) et vidéo produit disponibles
