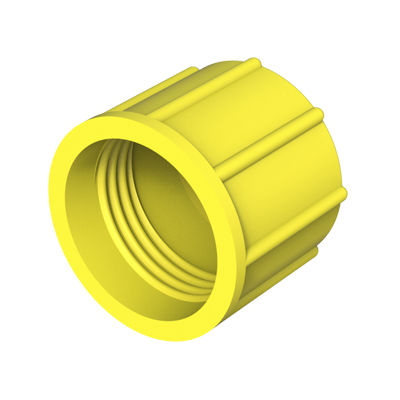

Capuchon fileté DCROA

ronden plastiquede laiton

Description
Nos capuchons filetés DCROA protègent les filetages externes des tuyaux, raccords et autres éléments filetés. Les capuchons peuvent être fournis avec un joint assemblé en caoutchouc nitrile (NBR) pour les applications nécessitant une étanchéité empêchant les fuites d'huile dans les composants hydrauliques ou les fuites d'air dans les composants pneumatiques.

Options de joint

• Caoutchouc nitrile (NBR)
• EPDM
• Silicone

Conformités et informations produit

• UL94 : non spécifié
• Indice IP : non spécifié
• RoHS : Conforme
• Mesures exprimées en : millimètres
• Vidéo : disponible

Tableau des références
Référence | Apte pour | D | H | L | Filetage
01500601596 | M10 x 1,00 | 14,00 | 8,00 | 9,00 | M
01500601597 | M12 x 1,50 | 16,00 | 12,00 | 13,50 | M
01500601598 | M14 x 1,50 | 18,00 | 12,00 | 13,50 | M
01500601599 | M16 x 1,50 | 21,00 | 12,00 | 13,50 | M
01500601600 | M18 x 1,50 | 22,00 | 12,00 | 13,50 | M
01500601601 | M20 x 1,50 | 25,00 | 14,00 | 15,50 | M
01500601602 | M22 x 1,50 | 28,00 | 14,00 | 15,50 | M
01500601603 | M24 x 1,50 | 30,00 | 14,00 | 15,50 | M
01500601604 | M26 x 1,50 | 34,00 | 11,00 | 13,00 | M
01500601605 | M30 x 2,00 | 38,00 | 14,00 | 16,00 | M
01500601606 | M36 x 2,00 | 44,00 | 17,00 | 19,00 | M
01500601607 | M42 x 2,00 | 50,00 | 15,00 | 17,00 | M
01500601608 | M45 x 2,00 | 53,00 | 15,00 | 17,00 | M
01500601609 | M52 x 2,00 | 60,00 | 15,00 | 17,00 | M
01500601610 | 1/4 in | 18,00 | 12,00 | 13,50 | GAS/BSP
01500601611 | 3/8 in | 21,00 | 12,00 | 13,50 | GAS/BSP
01500601612 | 1/2 in | 25,00 | 14,00 | 15,50 | GAS/BSP
01500601613 | 5/8 in | 28,00 | 14,00 | 15,50 | GAS/BSP
01500601614 | 3/4 in | 32,00 | 14,00 | 16,00 | GAS/BSP
01500601615 | 1 in | 39,40 | 14,00 | 16,00 | GAS/BSP
01500601616 | 1 1/4 in | 47,70 | 17,70 | 19,70 | GAS/BSP
01500601617 | 1 1/2 in | 56,00 | 17,00 | 19,00 | GAS/BSP
01500601618 | 2 in | 68,00 | 18,00 | 20,00 | GAS/BSP
01500601587 | 7/16 · 20 | 15,00 | 12,00 | 13,50 | UNF
01500601588 | 1/2 · 20 | 18,00 | 15,00 | 16,50 | UNF
01500601589 | 9/16 · 18 | 18,00 | 12,00 | 13,50 | UNF
01500601590 | 5/8 · 18 | 19,30 | 14,20 | 15,00 | UNF
01500601591 | 3/4 · 16 | 24,00 | 18,00 | 19,50 | UNF
01500601592 | 7/8 · 14 | 27,00 | 20,00 | 21,50 | UNF
01500601593 | 1 1/16 · 12 | 34,00 | 23,00 | 25,00 | UN
01500601594 | 1 5/16 · 12 | 40,00 | 24,00 | 26,00 | UN
01500601595 | 1 5/8 · 12 | 50,00 | 17,00 | 19,00 | UN

Formats et médias
Mesures : millimètres. Plans 2D et vidéo produit disponibles (sans URL dans cette fiche).

Caractéristiques / Spécifications techniques

• Modèle : DCROA
• Marque : ISC Plastic Parts
• Usage : protection des filetages externes de tuyaux, raccords et éléments filetés
• Joint standard : caoutchouc nitrile (NBR); autres options : EPDM, Silicone
• Conformité RoHS : Oui
• Unités : millimètres
• Types de filetage disponibles : métrique (M), GAS/BSP, UN / UNF
• Références et tailles : voir tableau ci‑dessus
