Rondelle épaulée TI

antivibrationrondeen polyamide

Produit

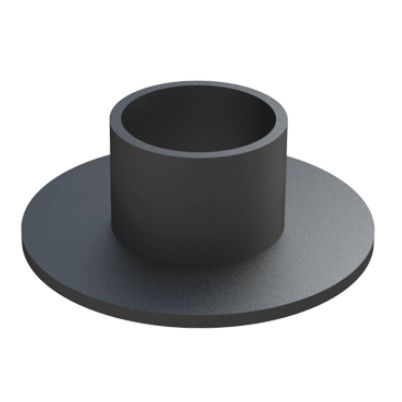

Rondelles à collerette épaulees, modèle TI, en PA66. Conçues comme entretoises isolantes pour des assemblages industriels nécessitant isolation électrique, stabilité dimensionnelle et résistance thermique. Mesures exprimées en millimètres.

Propriétés du PA66

• Résistance thermique : utilisation continue jusqu'à 100–110 °C
• Résistance mécanique : grande rigidité, dureté et stabilité dimensionnelle
• Isolation électrique : excellent comportement diélectrique
• Résistance chimique : bonne résistance aux huiles, graisses, hydrocarbures et solvants courants
• Durabilité : haute résistance à l'usure, faible friction et bonne résistance au vieillissement

Normes et conformité

• UL94 : V2
• RoHS : conforme
• Indice IP : non indiqué

Options et médias

• Fabrication en couleurs RAL ; couleurs teintées sur demande
• Dessin technique et rendu 3D disponibles
• Vidéo démonstrative disponible

Tableau des références et dimensions (exemples)
Référence | D | C | A | E | B | L
00100200606 | 1,14 | 3,05 | 4,60 | 1,91 | 1,17 | 3,07
00100200607 | 1,40 | 2,03 | 3,18 | 1,52 | 0,76 | 2,28
00100202548 | 1,40 | 2,21 | 7,62 | 1,32 | 0,89 | 2,21
00100200608 | 1,55 | 2,13 | 2,67 | 1,19 | 1,19 | 2,38
00300200009 | 1,60 | 2,90 | 5,20 | 2,00 | 1,00 | 3,00
00300200011 | 1,60 | 2,90 | 6,30 | 2,00 | 1,00 | 3,00
00100200609 | 1,60 | 3,02 | 4,75 | 1,98 | 0,79 | 2,77
00100200610 | 1,60 | 3,02 | 4,75 | 4,76 | 0,79 | 5,55
00300200013 | 1,60 | 3,20 | 5,20 | 2,00 | 1,00 | 3,00
00300200016 | 1,60 | 3,30 | 6,00 | 2,00 | 1,00 | 3,00

Remarques
Matériau : PA66 (polyamide 66) adapté aux pièces structurelles légères nécessitant résistance mécanique, isolation électrique et performances fiables en contraintes thermiques et chimiques.

Caractéristiques techniques

• Famille de produit : Rondelles à collerette (TI)
• Modèle / dénomination : TI
• Matériau : PA66 (polyamide 66)
• Résistance thermique : utilisation continue jusqu'à 100–110 °C
• Classement UL94 : V2
• RoHS : conforme
• Indice IP : non indiqué
• Unités : millimètres
• Options de couleur : couleurs RAL et teintées disponibles
• Ressources : dessins techniques, rendus et vidéo disponibles sur la fiche produit
