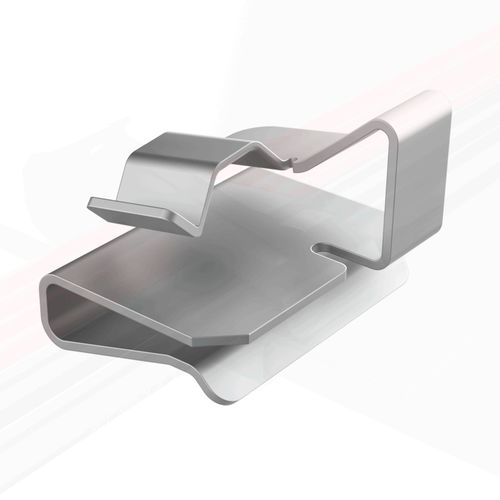

Collier pour câble électrique en acier inoxydable SFJ

enclipsablerésistant à la corrosionpour applications photovoltaïques

Présentation du produit
Le clip d'arête de panneau 90° SFJ est conçu pour maintenir et guider des câbles positionnés perpendiculairement au cadre du module photovoltaïque, permettant le passage des conducteurs vers le module adjacent par le côté court du cadre. Cette configuration assure un câblage plus propre, sûr et efficace pour les installations photovoltaïques.

Matériaux & construction

• Fabriqué en acier inoxydable AISI 304 ou en acier inoxydable AISI 410 traitée thermiquement selon la version.
• Excellente résistance mécanique et à la corrosion pour les environnements exigeants.
• Bords arrondis pour protéger l'isolant des câbles.
• Certaines références incluent un petit onglet de verrouillage pour des bords de cadre très étroits (10 mm).
• Installation par pression manuelle ; l'onglet de verrouillage assure la fixation ; tournevis requis pour retrait ou repositionnement.

Configurations disponibles

• Version 1 câble : AISI 304, pour un conducteur ; certifiée c-UL-us et conforme DFARS.
• Version 2 câbles : AISI 304, pour deux conducteurs homogènes ; la référence 02012000316 inclut un petit onglet de verrouillage. Les certifications c-UL-us et DFARS s'appliquent aux modèles indiqués.
• Version 4 câbles : AISI 410 traitée thermiquement, pour quatre conducteurs fixés perpendiculairement au cadre. Certifiée c-UL-us et conforme DFARS.

Certifications & conformité

• Certification c-UL-us disponible pour les modèles indiqués.
• Conformité DFARS pour les modèles indiqués.
• RoHS : conforme.
• UL94 : non applicable / non spécifié.
• IP : non spécifié.

Tableau des références
Référence | Plage de câble (d) | Nb de câbles | Épaisseur panneau | C | B | H
02012000315 | 5,10 à 8,30 | 1 | 1,40 à 3,20 | 19,80 | 16,50 | 9,90
02012000316 | 5,10 à 8,40 | 2 | 0,80 à 2,50 | 25,10 | 12,70 | 9,90
02012000317 | 5,10 à 8,30 | 2 | 0,80 à 3,20 | 24,90 | 16,50 | 9,90
02012000318 | 5,10 à 7,60 | 4 | 1,40 à 3,20 | 39,90 | 21,00 | 9,10

Informations complémentaires
Mesures exprimées en : Millimètres. Vidéo disponible démontrant l'utilisation du produit.

Caractéristiques techniques

• Modèle : SFJ
• Matériaux : acier inoxydable AISI 304 ou AISI 410 traitée thermiquement (selon version)
• Épaisseurs disponibles : 0,508 mm ou 0,635 mm selon référence
• Plage de température d'utilisation : -40 °C à +300 °C
• Durée de service minimale certifiée : 20 ans
• Installation : pression manuelle ; l'onglet de verrouillage assure une fixation ferme ; tournevis requis pour retrait/repositionnement
• Protection de l'isolant : bords arrondis
• Caractéristiques particulières : certaines références incluent un petit onglet pour bords de cadre très étroits (10 mm)
• Certifications : c-UL-us (pour les modèles indiqués), DFARS (pour les modèles indiqués), RoHS conforme
• Unités / mesures : millimètres
