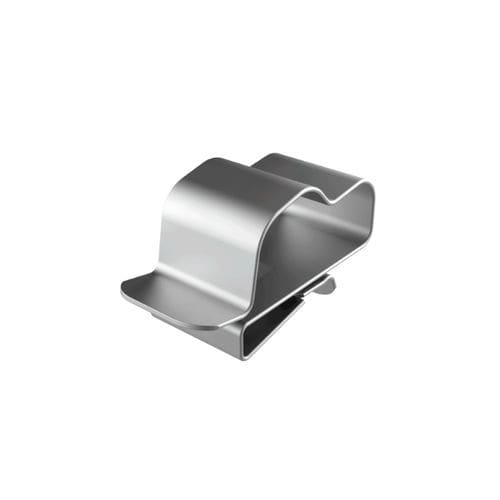

Collier pour câble électrique en acier inoxydable SFB

encliquetableenclipsablerésistant à la corrosion

Description du produit
Le clip de bord de panneau SFB permet la fixation et le guidage de deux câbles hétérogènes en bord de panneau, même sans profilés structurels. Fabriqué en acier inoxydable AISI 410 trempé, il offre une résistance mécanique élevée et une bonne tenue à la corrosion, adapté aux champs photovoltaïques et environnements industriels. L'élément comporte deux cavités différenciées : une pour les câbles de modules jusqu'à Ø 7,6 mm et une pour les câbles de micro-onduleurs Ø 10,5–12 mm. L'assemblage se fait par pression manuelle ; la languette de verrouillage maintient le clip solidement ancré. Le retrait ou le repositionnement s'effectue à l'aide d'un tournevis. Une fente dans la languette permet l'utilisation de colliers de serrage pour une fixation supplémentaire. Les bords arrondis protègent l'isolant des câbles et réduisent les risques d'abrasion.

Performances et certifications
Épaisseur : 0,508 mm. Force de maintien : jusqu'à 6,8 kg. Durée de vie certifiée minimale : 20 ans. Plage de température de service : -40 °C à +300 °C. Certification : c-UL-us. RoHS : conforme. UL94 : non disponible. IP : non disponible. Mesures exprimées en : millimètres.

Applications

• Modules photovoltaïques
• Systèmes électriques et tableaux de commande
• Installations marines
• Télécommunications
• Machines industrielles

Tableau de références (mm)
Référence | Plage max. câble (d1) | Plage câble (d2) | Épaisseur panneau
02012000303 | 7,60 | 10,50 à 12,00 | 1,30 à 3,00
02012000304 | 7,60 | 10,50 à 12,00 | 3,00 à 6,40

Plan / Vidéo
Plan PDF : non disponible directement sur la page. Vidéo : disponible montrant le produit et son utilisation.

Caractéristiques / Spécifications techniques

• Modèle : SFB
• Marque : ISC Plastic Parts
• Matériau : acier inoxydable AISI 410 trempé
• Épaisseur : 0,508 mm
• Force de maintien : jusqu'à 6,8 kg
• Durée de vie certifiée minimale : 20 ans
• Plage de température de service : -40 °C à +300 °C
• Certifications : c-UL-us
• RoHS : conforme
• Cavités : deux cavités différenciées — une pour câbles de modules jusqu'à Ø 7,6 mm et une pour câbles de micro-onduleurs Ø 10,5–12 mm
• Assemblage : pression manuelle avec languette de verrouillage ; retrait/repositionnement avec tournevis
• Fixation supplémentaire : fente dans la languette pour colliers de serrage
• Conception des bords : bords arrondis pour éviter d'endommager l'isolant
• Applications typiques : installations photovoltaïques, tableaux électriques/de commande, milieu maritime, télécommunications, machines industrielles
• Variantes de référence et plages d'épaisseur de panneau : voir le tableau de références ci‑dessus
