Pied pour appareil JTPZ
photovoltaïqueen caoutchoucen polyamide

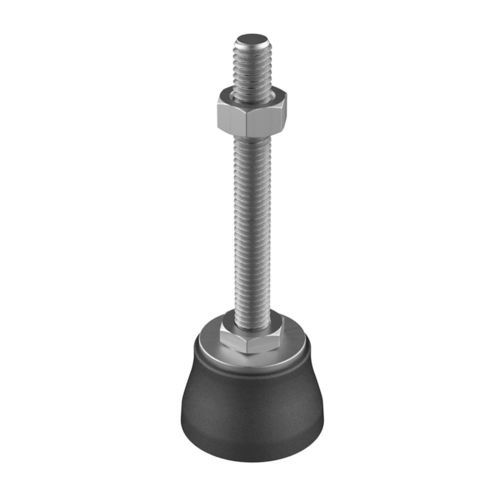

Pied pour appareil - JTPZ - ISC PLASTIC PARTS - photovoltaïque / en caoutchouc / en polyamide
Pied pour appareil - JTPZ - ISC PLASTIC PARTS - photovoltaïque / en caoutchouc / en polyamide
Pied pour appareil - JTPZ - ISC PLASTIC PARTS - photovoltaïque / en caoutchouc / en polyamide - image - 2
Pied pour appareil - JTPZ - ISC PLASTIC PARTS - photovoltaïque / en caoutchouc / en polyamide - image - 3
Pied pour appareil - JTPZ - ISC PLASTIC PARTS - photovoltaïque / en caoutchouc / en polyamide - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Applications
pour appareil, photovoltaïque
Matériau
en caoutchouc, en polyamide, en acier inoxydable
Type
de mise à niveau, antidérapant
Autres caractéristiques
fileté, fixe, pour charges lourdes
Charge

Min: 362,1 kg
(798,3 lb)

Max: 781 kg
(1 721,8 lb)

Diamètre

Min: 20 mm
(1 in)

Max: 50 mm
(2 in)

Description

Description
Les pieds fixes haute résistance JTPZ sont équipés d'une base renforcée en polyamide 6 chargé en fibre de verre (PA6) et supportent des charges jusqu'à 7.659 N selon la référence. Conçus pour des usages industriels nécessitant une finition soignée et des propriétés mécaniques constantes. Option de base antidérapante en EPDM disponible.

Matériaux et variantes
  • Matériau de la base : polyamide 6 chargé en fibre de verre (PA6 renforcé)
  • Base antidérapante optionnelle : EPDM
  • Filetage standard : acier inoxydable type 304 ; type 316 disponible sur commande minimale
  • Fabricant : ISC Plastic Parts


Réglage
Les vérins/vérins de nivellement avec une longueur de tige (L) supérieure ou égale à 71 mm sont fournis avec un écrou de réglage.

Certifications & conformité
  • RoHS : Conforme (indiqué dans la fiche technique)
  • UL94 : Non spécifié
  • IP : Non spécifié


Mesures et documents
Mesures exprimées en : millimètres. Plans 2D (PDF) disponibles via le site ; images, rendus et vidéo de démonstration disponibles.

Tableau des références
Référence | Filetage M | L (mm) | D (mm) | H (mm) | Charge maximale (N)
01200100080 | M6 | 14,50 | 20,00 | 15,00 | 3550
01200100085 | M6 | 12,00 | 25,00 | 15,00 | 4530
01200100090 | M6 | 12,00 | 30,00 | 15,00 | 4491
01200100097 | M6 | 12,00 | 35,00 | 17,00 | 6100
01200101300 | M6 | 12,00 | 40,00 | 18,00 | 7659
01200101311 | M6 | 12,00 | 50,00 | 19,00 | 4423
01200100081 | M6 | 47,00 | 20,00 | 15,00 | 3550
01200100086 | M6 | 47,00 | 25,00 | 15,00 | 4530
01200100091 | M6 | 47,00 | 30,00 | 15,00 | 4491
01200100098 | M6 | 47,00 | 35,00 | 17,00 | 6100
01200101301 | M6 | 47,00 | 40,00 | 18,00 | 7659
01200101312 | M6 | 47,00 | 50,00 | 19,00 | 4423
01200100084 | M8 | 21,00 | 20,00 | 15,00 | 3550
01200100089 | M8 | 21,00 | 25,00 | 15,00 | 4530
01200100092 | M8 | 21,00 | 30,00 | 15,00 | 4491
01200100099 | M8 | 21,00 | 35,00 | 17,00 | 6100
01200101302 | M8 | 21,00 | 40,00 | 18,00 | 7659
01200101313 | M8 | 21,00 | 50,00 | 19,00 | 4423
01200100082 | M8 | 46,00 | 20,00 | 15,00 | 3550
01200100087 | M8 | 46,00 | 25,00 | 15,00 | 4530
01200100093 | M8 | 46,00 | 30,00 | 15,00 | 4491
01200100100 | M8 | 46,00 | 35,00 | 17,00 | 6100
01200101303 | M8 | 46,00 | 40,00 | 18,00 | 7659
01200101314 | M8 | 46,00 | 50,00 | 19,00 | 4423
01200100083 | M8 | 86,00 | 20,00 | 15,00 | 3550
01200100088 | M8 | 86,00 | 25,00 | 15,00 | 4530
01200100094 | M8 | 86,00 | 30,00 | 15,00 | 4491
01200100101 | M8 | 86,00 | 35,00 | 17,00 | 6100
01200101304 | M8 | 86,00 | 40,00 | 18,00 | 7659
01200101315 | M8 | 86,00 | 50,00 | 19,00 | 4423
01200100095 | M10 | 46,00 | 30,00 | 15,00 | 4491
01200100102 | M10 | 46,00 | 35,00 | 17,00 | 6100
01200101305 | M10 | 46,00 | 40,00 | 18,00 | 7659
01200101316 | M10 | 46,00 | 50,00 | 19,00 | 4423
01200100096 | M10 | 86,00 | 30,00 | 15,00 | 4491
01200100103 | M10 | 86,00 | 35,00 | 17,00 | 6100
01200101306 | M10 | 86,00 | 40,00 | 18,00 | 7659
01200101317 | M10 | 86,00 | 50,00 | 19,00 | 4423
01200100104 | M12 | 43,00 | 35,00 | 17,00 | 6100
01200101307 | M12 | 43,00 | 40,00 | 18,00 | 7659
01200101318 | M12 | 43,00 | 50,00 | 19,00 | 4423
01200100105 | M12 | 83,00 | 35,00 | 17,00 | 6100
01200101308 | M12 | 83,00 | 40,00 | 18,00 | 7659
01200101319 | M12 | 83,00 | 50,00 | 19,00 | 4423
01200101309 | M14 | 83,00 | 40,00 | 18,00 | 7659
01200101320 | M14 | 83,00 | 50,00 | 19,00 | 4423
01200101310 | M14 | 133,00 | 40,00 | 18,00 | 7659

Remarques
Vidéo disponible pour démonstration produit. Plans 2D disponibles au téléchargement depuis les références sur le site.
