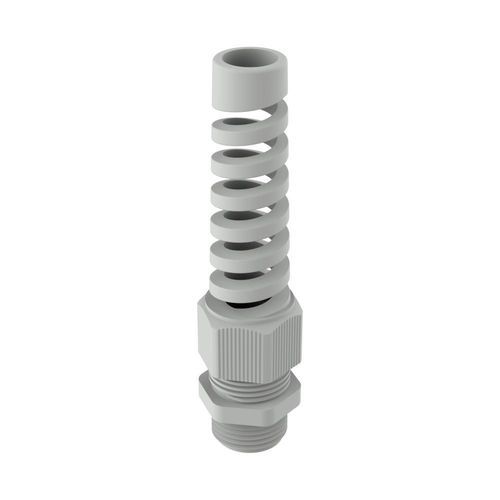

Presse-étoupe en PA6 PRPRFrésistant aux vibrationsIP66IP68
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en PA6
- Niveau de protection
- IP68, IP66, résistant aux UV, résistant aux vibrations
- Autres caractéristiques
- métrique, antitraction, pour câble plat, pour modules photovoltaïques, à filetage, multicœur
- Diamètre du cable
Min: 2 mm
(0,08 in)Max: 18 mm
(0,71 in)- Plage de serrage
Min: 2 mm
(0,1 in)Max: 18 mm
(0,7 in)
Description
Présentation
Les presse-étoupes flexibles PRPRF, fabriqués selon DIN EN 62444/50262, permettent un mouvement continu du câble tout en offrant une protection contre les vibrations. Le corps est en PA6 (nylon 6) et le joint interne en CR (chloroprène). Degrés de protection: IP66 et IP68 (jusqu'à 5 bar). Type UL: 4X (UL 50E).
Matériaux et construction
Protection, certifications et normes
Couleurs et finitions
Les trois couleurs standard sont résistantes aux UV (F1 selon UL 746C). Couleurs spéciales sur demande: RAL3020 (rouge), RAL9003 (blanc), RAL5015 (bleu).
Remarques
Joints de rechange pour câbles multiconducteurs ou plats et contre-écrous recommandés (familles PRTU, PRTUM, PRTUE) disponibles; accessoires vendus séparément.
Tableau des références et dimensions
Référence | Filetage | Diamètre de câble | L (mm) | H (mm) | B (mm) | Clé (SW) (mm)
02001001090 | M12 | 2,00 à 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 à 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 à 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 à 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 à 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 à 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 à 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 à 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 à 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 à 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 à 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 à 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 à 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 à 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 à 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 à 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 à 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 à 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 à 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 à 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 à 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 à 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 à 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 à 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 à 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 à 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 à 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 à 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 à 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 à 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 à 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 à 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 à 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 à 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 à 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 à 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 à 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 à 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 à 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 à 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 à 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 à 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 à 18,00 | 118,90 | 15,00 | 37,80 | 33,00
Caractéristiques / spécifications techniques
Les presse-étoupes flexibles PRPRF, fabriqués selon DIN EN 62444/50262, permettent un mouvement continu du câble tout en offrant une protection contre les vibrations. Le corps est en PA6 (nylon 6) et le joint interne en CR (chloroprène). Degrés de protection: IP66 et IP68 (jusqu'à 5 bar). Type UL: 4X (UL 50E).
Matériaux et construction
- Corps: PA6 (nylon 6)
- Joint interne: CR (chloroprène)
- Joints: disponibles pour câbles multiconducteurs ou plats (joints de rechange disponibles sur demande)
Protection, certifications et normes
- Indice de protection: IP66 et IP68 (jusqu'à 5 bar)
- Type UL: 4X (UL 50E)
- UL94: V2
- Conformité RoHS
- Normes / certifications: VDE (EN 62444), UL (UL 514B, CSA C22.2 Nr. 18.3-12 et 94.2-15), c-CSA-us (CSA C22.2), DNV GL (EN 62444)
Couleurs et finitions
Les trois couleurs standard sont résistantes aux UV (F1 selon UL 746C). Couleurs spéciales sur demande: RAL3020 (rouge), RAL9003 (blanc), RAL5015 (bleu).
Remarques
Joints de rechange pour câbles multiconducteurs ou plats et contre-écrous recommandés (familles PRTU, PRTUM, PRTUE) disponibles; accessoires vendus séparément.
Tableau des références et dimensions
Référence | Filetage | Diamètre de câble | L (mm) | H (mm) | B (mm) | Clé (SW) (mm)
02001001090 | M12 | 2,00 à 5,00 | 58,00 | 8,00 | 16,60 | 15,00
02001001091 | M12 | 2,00 à 5,00 | 58,00 | 10,00 | 16,60 | 15,00
02001001092 | M12 | 2,00 à 5,00 | 58,00 | 15,00 | 16,60 | 15,00
02001001093 | M12 | 3,00 à 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001094 | M12 | 3,00 à 6,50 | 58,00 | 10,00 | 16,60 | 15,00
02001001095 | M12 | 3,00 à 6,50 | 58,00 | 15,00 | 16,60 | 15,00
02001001096 | M16 | 3,00 à 7,00 | 83,20 | 10,00 | 21,50 | 22,00
02001001097 | M16 | 3,00 à 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001098 | M16 | 5,00 à 10,00 | 83,20 | 10,00 | 25,10 | 22,00
02001001099 | M16 | 5,00 à 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001100 | M20 | 5,00 à 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001101 | M20 | 5,00 à 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001102 | M20 | 6,00 à 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001103 | M20 | 6,00 à 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001104 | M20 | 7,00 à 12,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001105 | M20 | 7,00 à 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001106 | M20 | 10,00 à 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001107 | M20 | 10,00 à 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001108 | M20 | 9,00 à 16,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001109 | M25 | 9,00 à 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001110 | M25 | 13,00 à 18,00 | 118,90 | 10,00 | 37,80 | 33,00
02001001111 | M25 | 13,00 à 18,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001120 | PG7 | 3,00 à 6,50 | 58,00 | 8,00 | 16,60 | 15,00
02001001121 | PG9 | 4,00 à 8,00 | 68,40 | 8,00 | 21,50 | 19,00
02001001122 | PG11 | 5,00 à 10,00 | 83,20 | 8,00 | 25,10 | 22,00
02001001123 | PG13,5 | 6,00 à 12,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001124 | PG16 | 10,00 à 14,00 | 106,40 | 10,00 | 30,50 | 27,00
02001001125 | PG21 | 13,00 à 18,00 | 118,90 | 11,00 | 37,80 | 33,00
02001001130 | GAS.3/8" | 3,00 à 7,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001131 | GAS.3/8" | 5,00 à 10,00 | 83,20 | 11,00 | 25,10 | 22,00
02001001132 | GAS.1/2" | 5,00 à 9,00 | 96,50 | 10,00 | 27,60 | 24,00
02001001134 | GAS.1/2" | 7,00 à 12,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001135 | GAS.1/2" | 10,00 à 14,00 | 106,40 | 11,00 | 30,50 | 27,00
02001001136 | GAS.3/4" | 9,00 à 16,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001137 | GAS.3/4" | 13,00 à 18,00 | 118,90 | 12,00 | 37,80 | 33,00
02001001140 | NPT.3/8" | 3,00 à 7,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001141 | NPT.3/8" | 5,00 à 10,00 | 83,20 | 15,00 | 25,10 | 22,00
02001001142 | NPT.1/2" | 5,00 à 9,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001143 | NPT.1/2" | 6,00 à 12,00 | 96,50 | 15,00 | 27,60 | 24,00
02001001144 | NPT.1/2" | 7,00 à 12,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001145 | NPT.1/2" | 10,00 à 14,00 | 106,40 | 15,00 | 30,50 | 27,00
02001001146 | NPT.3/4" | 9,00 à 16,00 | 118,90 | 15,00 | 37,80 | 33,00
02001001147 | NPT.3/4" | 13,00 à 18,00 | 118,90 | 15,00 | 37,80 | 33,00
Caractéristiques / spécifications techniques
- Modèle / série: PRPRF
- Matériau du corps: PA6 (nylon 6)
- Matériau du joint interne: CR (chloroprène)
- Degrés de protection: IP66 et IP68 (jusqu'à 5 bar)
- Type UL: 4X (UL 50E)
- UL94: V2
- Résistance UV: F1 selon UL 746C
- Couleurs spéciales disponibles: RAL3020, RAL9003, RAL5015
- Joints de rechange: disponibles pour câbles multiconducteurs ou plats
- Dimensions et références: voir tableau ci-dessus
- Unités de mesure: millimètres
