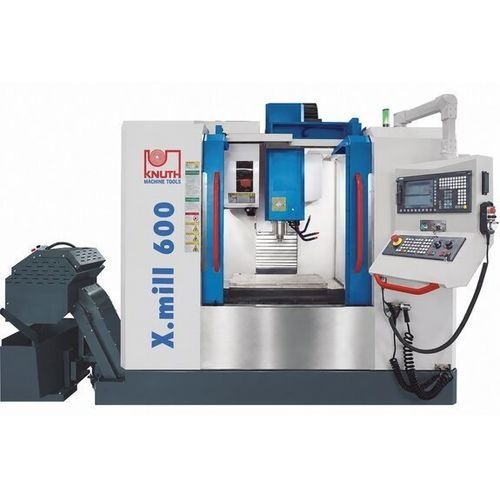

Fraiseuse CNC 3 axes X.mill 600

verticaleSK4024 outils

Description
Le X.mill 600 est un centre d'usinage vertical conçu pour un environnement de production industrielle. Il présente une construction à bâti en C, une broche SK40 et des courses adaptées aux pièces de taille moyenne. De nombreuses options permettent son adaptation à la production multi‑postes.

Points forts

• Magasin d'outils vertical 24 positions avec préhenseur à double bras pour des changements rapides
• Commande CNC Siemens 828D (SINUMERIK Operate)
• Composants de qualité : guidages linéaires entièrement protégés et vis à billes de précision
• Conçu pour le travail en plusieurs équipes et la maintenance simplifiée

Construction de la machine

• Bâti en C optimisé pour la rigidité et l'accès en atelier
• Axes sur guidages linéaires intégralement protégés et vis à billes pour précision de positionnement et faible friction
• Table 800 x 500 mm, capacité 400 kg ; course X 600 mm (variantes jusqu'à 1100 mm disponibles)
• Agencement du poste de travail et accès aux commandes optimisés pour réduire les temps de réglage

Broche principale et entraînements

• Broche multi‑roulements pour l'absorption des efforts d'usinage
• Unité broche entraînée par courroie, plage de vitesses jusqu'à 10 000 tr/min
• Porte‑outil SK40 pour compatibilité large d'outillages

Changeur d'outils automatique

• Magasin 24 positions augmentant productivité et flexibilité
• Agencement vertical avec préhenseur double bras pour changement rapide et rangement compact
• Construction robuste acceptant des outils lourds

Équipement

• Volant électronique pour faciliter les opérations de mise au point
• Électronique dans armoire fermée avec échangeur thermique pour gestion thermique
• Espace de travail entièrement fermé, facilement équipé d'un système d'aspiration
• Pistolets manuels pour liquide de refroidissement et air comprimé pour le nettoyage
• Système de graissage centralisé automatique pour l'alimentation fiable des points de lubrification

Commande
Commande Siemens 828D offrant ergonomie et fonctions adaptées aux opérations de fraisage exigeantes

Caractéristiques techniques
Zone de travail
Dimensions table : 800 mm x 500 mm
Charge table : 400 kg
Distance nez broche - table : 120 mm - 620 mm
Centre broche - colonne : 573 mm
Nombre de rainures en T : 5
Rainure T (larg. x esp.) : 18 mm x 90 mm

Courses
Course axe X : 600 mm (variantes jusqu'à 1100 mm)
Course axe Y : 500 mm
Course axe Z : 500 mm

Broche principale
Vitesse broche : jusqu'à 10 000 tr/min
Montage broche : SK40

Avances rapides
Avance rapide X / Y : 36 000 mm/min
Avance rapide Z : 24 000 mm/min

Avances
Vitesse d'avance X / Y / Z (max.) : 12 000 mm/min

Outillage
Nombre d'emplacements : 24 positions
Ø outil x L (max.) : 75 mm x 150 mm

Précisions
Précision de positionnement X/Y : ±0,004 mm
Répétabilité X/Y : ±0,002 mm

Puissance
Entraînement principal, charge continue : 7,5 kW

Dimensions et poids
Dimensions (L x l x H) : 3 m x 2,25 m x 2,45 m
Poids : 4 000 kg

Équipements standard (résumé)

• Commande Siemens 828D (SINUMERIK Operate)
• Changeur vertical 24 positions avec préhenseur double bras
• Système de refroidissement, pistolet manuel et pistolet à air
• Échangeur thermique pour armoire électrique
• Volant électronique
• Graissage centralisé automatique
• Manuel d'utilisation
