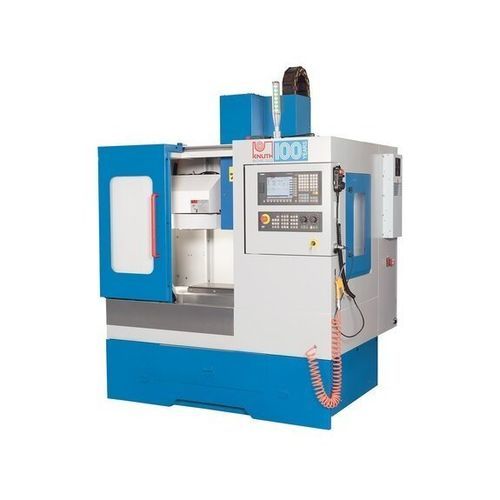

Centre d'usinage CNC 3 axes LabCenter 350 Advanced

verticalSK3012 outils

Présentation
Le LabCenter 350 Advanced est un centre d'usinage vertical compact destiné à la formation CNC et à la production de petites séries. Il associe des fonctions de machine de production à une commande SINUMERIK 808 intuitive, adaptée aux ateliers pédagogiques comme aux applications industrielles légères.

Points forts

• Encombrement réduit, adapté aux laboratoires et aux petits ateliers
• Équipement complet avec composants de qualité
• Commande SINUMERIK 808D ADVANCED pour une utilisation et une programmation intuitives
• Changeur d'outils horizontal 12 positions pour des réglages rapides et flexibles

Conception de la machine

• Bâti en fonte assurant rigidité et amortissement des vibrations
• Composants dimensionnés pour garantir une précision d'usinage sur la durée
• Tous les axes sur guidages linéaires protégés par carters solides
• Vis à billes préchargées pour précision, dynamique et longévité
• Système d'équilibrage en Z pour des mouvements fins et réactifs de la tête
• Table : grande surface de serrage, charge table 100 kg ; 3 rainures en T
• Enceinte fermée avec porte coulissante frontale et fenêtres latérales pour un accès sûr

Broche principale et entraînements

• Nez de broche SK 30 pour large disponibilité d'outils
• Unité broche à paliers multiples, entraînement par courroie, vitesses jusqu'à 6 000 tr/min

Changeur d'outil automatique

• Carrousel horizontal 12 positions augmentant productivité et flexibilité
• Conception horizontale robuste évitant des préhenseurs supplémentaires
• Temps de changement outil/outil : env. 12 s

Équipement

• Manivelle électronique pour une mise au point rapide et précise
• Lubrification centrale automatique pour un entretien fiable
• Électronique dans armoire fermée avec échangeur thermique
• Pistolet d'air comprimé accessible pour la mise en train et le nettoyage
• Lampe de travail et feu tricolore inclus

Commande

• SINUMERIK 808D ADVANCED — philosophie de commande et de programmation uniforme adaptée à la formation et aux fraisages exigeants
• Aides à la programmation et instructions claires pour l'apprentissage des bases CNC

Spécifications techniques
Zone de travail
Dimensions table : 600 mm x 240 mm
Charge table : 100 kg
Distance nez de broche - surface table : 100 mm - 420 mm
Nombre de rainures en T : 3

Courses
Course axe X : 350 mm
Course axe Y : 240 mm
Course axe Z : 400 mm

Broche
Vitesse broche : 6 000 1/min
Nez de broche : SK 30

Avances
Vitesse rapide : 6 000 mm/min

Outils
Nombre d'emplacements : 12 positions
Ø outils : 60 (200) mm
Poids max. outil : 5 kg
Temps de changement outil/outil : 12 s

Précisions
Répétabilité : 0,015 mm
Précision de positionnement : 0,01 mm

Puissances
Entraînement principal (charge continue) : 2,2 kW
Puissance absorbée totale : 6 kVA
Puissance moteur X : 1 kW
Puissance moteur Y : 1 kW
Puissance moteur Z : 1,75 kW

Dimensions et poids
Dimensions (L x l x H) : 1,75 m x 1,35 m x 2,2 m
Poids : 1 260 kg
