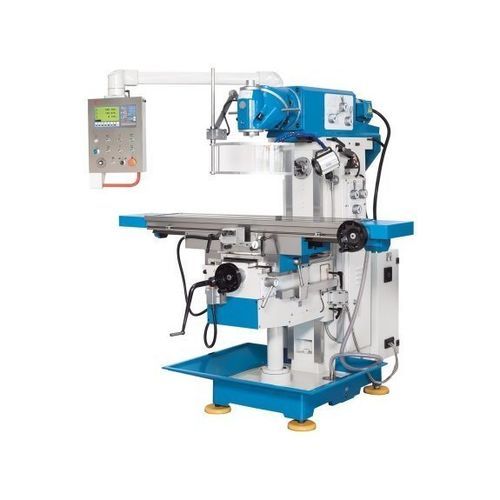

Fraiseuse 3 axes UWF 3.2

horizontaleverticaleuniverselle

Présentation
La fraiseuse universelle UWF 3.2 prolonge le concept éprouvé de l'UWF 3 avec une plage de vitesses légèrement élargie et une avance par servomoteur réglable en continu. Elle associe une grande table, une tête de fraisage universelle et une broche horizontale (SK 40 DIN 2080), ce qui la rend adaptée aux ateliers de réparation, aux services de formation et aux petites productions.

Points forts

• Tête de fraisage universelle orientable sur deux plans pour usinage horizontal et vertical
• Broche de fraisage horizontale dédiée avec contre-support extérieur
• Table de fraisage orientable avec grande surface de serrage (1.370 x 320 mm)
• Avance servocommandée sur tous les axes avec avances rapides pour un positionnement rapide
• Équipement standard complet incluant système de refroidissement et bac à copeaux

Détails produit

• Banc de machine extrêmement rigide en fonte HT-200 haute résistance, fortement nervuré
• Guidages rectangulaires largement dimensionnés pour précision et fonctionnement silencieux sous fortes charges
• Guidages rectifiés et surfaces trempées pour précision durable et résistance à l'usure
• Table de fraisage avec grande surface de montage et pivotement longitudinal
• Transmission principale silencieuse et précise avec pignons trempés et rectifiés
• Tête de fraisage universelle pivotante sur deux niveaux pour passage rapide de l'usinage horizontal au vertical
• Combinaison des niveaux de pivotement permettant de positionner la broche sous presque tous les angles spatiaux
• Contre-support extérieur standard avec palier lisse en bronze pour mandrins longs dans la broche horizontale
• Servomoteur puissant pour variation continue des avances sur les trois axes
• Temps d'arrêt minimaux grâce au positionnement rapide de la table et aux avances rapides sur tous les axes
• Pupitre de commande orientable pour une utilisation confortable
• Dispositif de refroidissement et bac à copeaux fournis de série

Caractéristiques / spécifications techniques

• Surface de la table: 1.370 mm x 320 mm
• Charge maximale table: 260 kg
• Plage de pivotement table dr/ga: 45 deg
• Nombre de rainures en T: 3 (14 mm x 80 mm)
• Course X: 1.000 mm
• Course Y: 360 mm
• Course Z: 400 mm
• Vitesse broche verticale: 45 1/min - 1.660 1/min
• Nez de broche: SK 40 DIN 2080
• Porte-à-faux: 300 mm - 765 mm
• Distance broche-table (verticale): 260 mm - 660 mm
• Plage d'orientation de la tête: 360 deg
• Avance rapide X-/Y: 1.335 mm/min
• Avance rapide Z: 1.000 mm/min
• Vitesse d'avance X/Y: 30 mm/min - 830 mm/min
• Vitesse d'avance Z: 23 mm/min - 625 mm/min
• Puissance moteur: 3 kW
• Dimensions (L x l x H): 1,9 m x 1,75 m x 2 m
• Poids: 1.950 kg
