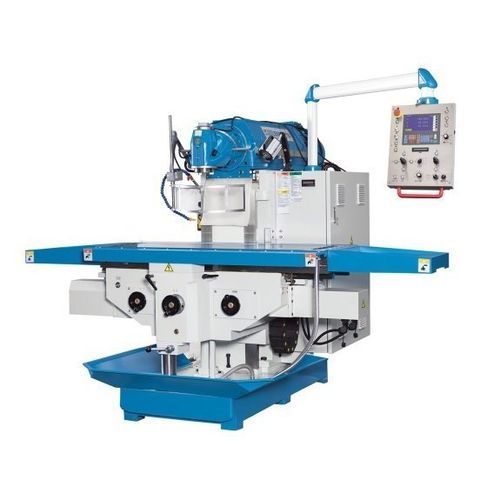

Fraiseuse CNC 2 axes Servomill® UWF 1200

universelleà tête inclinable

Présentation
La Servomill® UWF 1200 est une fraiseuse universelle équipée d’une avance servo‑conventionnelle et d’une tête de fraisage universelle inclinable sur deux axes. Elle offre une grande surface de travail et des entraînements de broche principaux puissants. Butées électroniques, volants électroniques et fonctions de fraisage étendues apportent des avantages de la technologie CNC sans nécessité de programmation. Domaines d’emploi typiques : construction d’outils, production et formation technique.

Points forts

• Grande zone de travail
• Technique d’avance servo‑conventionnelle
• Vis à billes précontraintes sur tous les axes
• Volants électroniques
• Tête de fraisage universelle avec 2 axes de pivotement
• Vitesse de broche à réglage continu

Détails du produit

• Électronique intégrée pour un fraisage conventionnel plus simple, précis et efficace
• Nouvelle génération de fraiseuses conventionnelles combinant pilotage manuel et aides électroniques
• Conception axée sur l’utilisateur offrant une précision et une productivité accrues
• Grande fiabilité et longue durabilité des composants, réduisant la maintenance et augmentant la disponibilité
• Bâti en console robuste et résistant à la torsion
• Grande surface de serrage et longues courses pour une vaste zone d’usinage malgré des dimensions compactes
• Console soutenue par un système de guidage supplémentaire pour augmenter la capacité de charge de la table
• Déplacement en X dans un guidage en queue d’aronde surdimensionné offrant d’excellentes propriétés d’amortissement et un réglage de haute précision
• Guidages plats avec larges surfaces d’appui assurant capacité de charge et stabilité dimensionnelle
• Tous les guidages sont trempés et rectifiés et lubrifiés via un système de lubrification central
• Entraînement complet intégré dans la lourde barre supérieure pour une transmission de puissance efficace et un faible niveau de vibrations
• Tête de fraisage universelle pivotante sur deux axes; la broche peut être positionnée sous presque tous les angles spatiaux et mise rapidement en position horizontale
• Boîte de vitesses robuste à 2 étages, trempée et rectifiée, offrant une large plage de vitesses et un fonctionnement silencieux
• Servomoteurs puissants permettant des vitesses d’avance à réglage continu et des avances rapides sur tous les axes
• Vis à billes précontraintes garantissant un positionnement précis, sans à‑coups ni jeu et avec une usure minimale
• Équipement de série : système de refroidissement, éclairage LED de la zone de travail et large sélection d’outils de commande

Avantages opérationnels

• Électronique développée et fabriquée en Allemagne
• Commande de positionnement pour parcours présélectionnés sur tous les axes
• Vis à billes précontraintes sans jeu
• Servomoteurs sur tous les axes avec avance réglable en continu, marche rapide et réglage de vitesse
• Indicateur électronique de charge de broche pour une utilisation efficace et protection contre les surcharges
• Volants électroniques sur tous les axes et commande joystick pour des déplacements confortables
• Afficheur de position intégré avec règle en verre de précision
• Possibilité de synchroniser l’avance avec la vitesse de broche
• Composants d’entraînement haut de gamme conçus pour un fonctionnement en continu; entraînement d’avance sans entretien

Caractéristiques techniques

• Zone de travail
  Dimensions table : 1 600 mm x 500 mm
  Charge table : 1 800 kg
  Nombre de rainures en T : 5 positions
  Largeur rainures T : 18 mm
  Espacement rainures T : 80 mm
• Courses
  Course X : 1 200 mm
  Course Y : 700 mm
  Course Z : 500 mm
• Tête de fraisage
  Plages de vitesses (2) : 30‑390 / 390‑2050 1/min
  Nez de broche : SK 50 DIN 2080
  Angle de pivotement : 360°
  Distance axe broche‑table : 50 mm ‑ 550 mm
• Avances rapides
  Avance rapide X : 2 200 mm/min
  Avance rapide Y : 2 200 mm/min
  Avance rapide Z : 1 100 mm/min
• Avances
  Vitesse d’avance X : 10 mm/min ‑ 1 000 mm/min
  Vitesse d’avance Y : 10 mm/min ‑ 1 000 mm/min
  Vitesse d’avance Z : 5 mm/min ‑ 500 mm/min
• Puissances
  Puissance broche : 11 kW
  Puissance avance X/Y/Z : 3,6 kW / 3,6 kW / 5,5 kW
  Puissance pompe refroidissement : 0,13 kW
• Dimensions et poids
  Dimensions (L x l x H) : 2,85 m x 2,5 m x 2,2 m
  Poids : 4 200 kg
