Centre d'usinage CNC 3 axes Portalo C 3019

verticalà table mobileà portique

Résumé produit

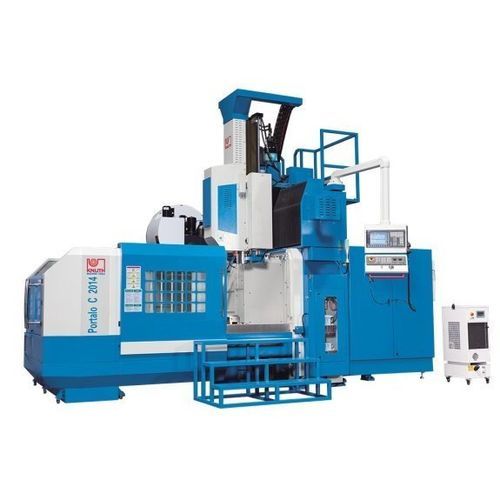

Le Portalo C 3019 CNC est un centre d'usinage à portique conçu pour l'usinage précis de pièces de grandes dimensions et lourdes. Il combine un portique fixe et une table mobile pour prendre en charge des opérations d'enlèvement de matière importantes et des finitions haute vitesse sur matrices et moules complexes. L'équipement standard comprend le mesurage d'outils et de pièces, l'évacuation des copeaux et des fonctionnalités d'entretien automatisées.

Points forts

• Grande zone de travail et forte capacité de charge de la table
• Portique fixe rigide adapté à l'usinage intensif
• Changeur d'outils rapide 24 positions
• Systèmes Renishaw pour la mesure d'outils et de pièces
• Commande Siemens et composants d'entraînement éprouvés

Détails produit
Portique

• Portique fixe et table mobile permettant l'usinage de pièces très grandes et lourdes
• Combinaison de guidages linéaires et de guidages plats/boîtes assurant longue durée de vie, grande rigidité et vitesses d'usinage supérieures
• Vis à billes préchargées et servomoteurs Siemens pour avances dynamiques et déplacements rapides sur toutes les axes

Broche principale

• Puissance d'entraînement élevée et large plage de vitesses pour disposer des réserves de couple nécessaires en usinage lourd

Changeur d'outils

• Changeur robuste à 24 positions avec double bras préhenseur pour des changements d'outil flexibles et rapides en production

Commande

• Commande Siemens 828D avec fonctions de programmation intuitives ; logiciel Siemens Shopmill inclus

Équipement

• Grandes portes coulissantes pour un accès facilité à la zone de travail
• Systèmes Renishaw pour le contrôle et la mesure d'outils et de pièces
• Système de refroidissement performant avec convoyeur à copeaux
• Système de graissage centralisé automatique pour un entretien simplifié

Caractéristiques techniques

• Zone de travail — Dimensions table : 3000 mm x 1500 mm ; Capacité de charge (max.) : 9000 kg ; Distance nez de broche - table : 150 mm - 1050 mm ; Distance entre colonnes : 1900 mm.
• Courses — X : 3100 mm ; Y : 1900 mm ; Z : 900 mm.
• Broche — Vitesse broche : 6000 1/min ; Attachement broche : SK 50 ISO 7388-1 (DIN 69871) ; Diamètre broche : 190 mm.
• Avances rapides — X/Y : 12 m/min ; Z : 10 m/min.
• Avance — Avance de travail : 8000 mm/min.
• Outils — Nombre de positions : 24 (changeur d'outils).
• Précisions — Précision de positionnement : 0,005/300 mm ; Répétabilité : 0,005/1000 mm.
• Puissance — Puissance nominale broche : 26 kW ; Charge continue : 22 kW.
• Dimensions et poids — Dimensions (L x l x h) : 8.5 m x 4.3 m x 4.8 m ; Poids : 22000 kg.
