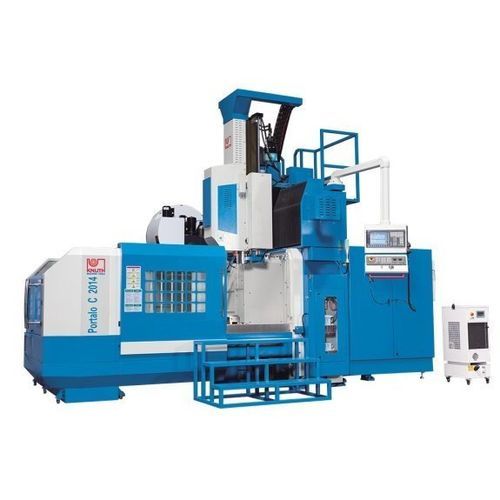

Centre d'usinage CNC 3 axes Portalo C 3022 CNC

verticalà table mobileà portique

Description
Les machines Portalo C 3022 CNC sont conçues pour l’usinage précis de pièces lourdes et de grandes dimensions. Le châssis associe un portique fixe à une table mobile, permettant des opérations d’enlèvement de copeaux intensives et des finitions haute vitesse sur matrices et moules. Le matériel standard et les options disponibles permettent une configuration adaptée aux besoins de production.

Points forts

• Grande capacité de charge des pièces
• Large zone d’usinage
• Portique fixe et rigide
• Changeur d’outils rapide 24 positions
• Systèmes Renishaw de mesure d’outil et de pièce

Détails
Portique

• La grande surface d’usinage et les longs parcours exigent un portique très rigide et des solutions de guidage robustes pour garantir les tolérances
• La combinaison de guidages linéaires et de guidages plats prolonge la durée de vie et permet des vitesses d’usinage élevées tout en conservant la rigidité
• Des vis à billes préchargées de précision et des servomoteurs Siemens éprouvés assurent avances dynamiques et déplacements rapides sur tous les axes

Broche principale

• Une puissance d’entraînement élevée et une large plage de vitesses fournissent les réserves de couple nécessaires pour l’usinage lourd

Changeur d’outils

• Changeur robuste à 24 emplacements avec double bras préhenseur pour des changements d’outils flexibles et rapides en production

Commande

• Commande Siemens 828D : programmation intuitive, support et service complets
• Logiciel Siemens Shopmill inclus pour faciliter la programmation de contours et de pièces complexes

Équipement

• Grandes portes coulissantes pour un accès aisé et un chargement rapide
• Sondes Renishaw pour contrôle d’outil et de pièce : réduction des temps d’arrêt, diminution des erreurs de réglage et du rebut
• Système de refroidissement performant et convoyeur à copeaux intégré pour l’évacuation des copeaux
• Graissage centralisé automatique pour simplifier la maintenance

Spécifications techniques (extrait)

• Dimensions table : 3 000 mm x 1 800 mm
• Charge table (max.) : 10 000 kg
• Distance nez de broche - table : 200 mm – 1 200 mm
• Distance entre montants : 2 200 mm
• Courses (X / Y / Z) : 3 200 mm / 2 500 mm / 1 000 mm
• Vitesse broche : 6 000 1/min
• Nez de broche : SK 50 ISO 7388-1 (DIN 69871)
• Diamètre broche : 190 mm
• Avances rapides (X / Y / Z) : 12 / 12 / 10 m/min
• Avance de travail : jusqu’à 8 000 mm/min
• Nombre d’outils : 24 positions
• Précision de positionnement : 0,005/300 mm
• Répétabilité : 0,005/1000 mm
• Puissance principale : 26 kW (22 kW en charge continue)
• Dimensions (L x l x H) : 8 m x 5,1 m x 4,9 m
• Poids : 30 000 kg
• Modèle : Portalo C 3022 CNC
