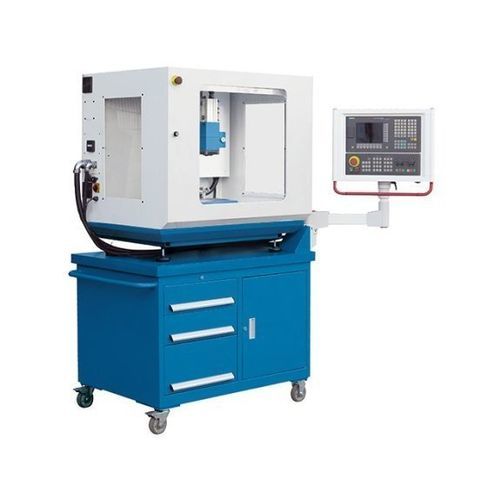

Centre d'usinage CNC 3 axes LabCenter 260 CNC

verticalpour petites piècescompact

Overview
Le LabCenter 260 CNC est un centre d'usinage CNC vertical compact et mobile destiné à la formation CNC et à la production de petites séries. Il reproduit les fonctions essentielles des machines de production de plus grande taille dans un encombrement réduit. La broche principale, à vitesse variable, atteint 5000 tr/min et la commande SIEMENS 808D Advance offre une interface opérateur intuitive pour l'apprentissage et les opérations standard. Cône de broche ISO 20, serrage d'outil automatique et changeur Pickup 4 positions permettent un usage pratique et formateur.

Points forts

• Commande SIEMENS 808D Advance pour une utilisation CNC simple
• Vis à billes précontraintes sur tous les axes pour un mouvement précis
• Vitesse de broche jusqu'à 5000 tr/min (ISO 20)
• Changeur d'outils pickup 4 positions pour des changements rapides
• Piètement mobile avec rangements intégrés pour outils et accessoires

Zone de travail
Dimensions table: 400 mm x 145 mm
Charge table: 20 kg
Nombre de rainures T: 3 (12 mm largeur, 40 mm espacement)
Distance nez de broche - surface table: 60 mm – 240 mm
Porte à faux: 200 mm

Courses
Course axe X: 160 mm
Course axe Y: 152 mm
Course axe Z: 180 mm

Broche principale
Vitesse broche: 80 min-1 – 5 000 min-1
Montage broche: SK 20 (ISO 7388-1 / DIN 69871)

Avance rapide
Avance rapide: 2 000 mm/min

Avances
Avance de travail: 500 mm/min
Couple max. moteur d'avance: 2,2 Nm

Porte-outils
Nombre de positions d'outils: 4
Dimensions outil Ø x L (max.): 10 mm x 110 mm
Poids outil max.: 0,5 kg
Temps de changement outil/outil: 10 s

Précisions
Précision de positionnement X/Y/Z: ± 0,015 mm
Répétabilité X/Y/Z: ± 0,01 mm

Puissance d'entraînement
Puissance moteur principal: 1 kW

Dimensions et poids
Dimensions (L x l x H): 1,4 m x 0,9 m x 1,8 m
Poids: 450 kg

Détails produit

• Conception machine: châssis en fonte grise usiné avec précision, guidages à queue d'aronde et vis à billes précontraintes avec servomoteurs sur tous les axes.
• Broche: cône ISO 20 avec plage de vitesse jusqu'à 5000 tr/min et serrage d'outil pneumatique/automatique.
• Changeur d'outils: changeur pickup 4 positions pour réduire les temps morts en formation et en petites séries.
• Piètement: socle mobile avec tiroirs et espace de rangement pour atelier et laboratoire.

Commandes & logiciels

• Commande SIEMENS 808D Advance: solution d'entrée de gamme industrielle avec guidage opérateur intuitif et bus haute vitesse entre CNC et servos.
• Avantages: meilleure capacité d'accélération/décélération, adaptation automatique du couple de broche, maintien des vitesses de coupe pour qualité de surface, tolérance SINAMICS et interface Ethernet pour la maintenance.

Équipement de série (extrait)

• Commande Siemens 808D Advance
• Manivelle électronique
• Changeur d'outils 4 positions (pickup)
• Piètement mobile avec rangements
• Graissage centralisé
• Lampe de travail
• Outillage et documentation

Options (extrait)

• Porte-pinces ISO 20 / ER16
• Sets de pinces ER16 (différentes tailles)
• Kit d'outils pour gravure
• Étau machine haute précision (PMS 50)
• Pinces individuelles Ø 1 / 2 / 3 / 4 / 25 mm

Remarques
Conçu pour la formation pratique en CNC et la production de petites séries. Le serrage automatique des outils et le changeur 4 positions favorisent l'apprentissage et la flexibilité en atelier. Les images peuvent présenter des accessoires en option et des variantes de socle.

Caractéristiques techniques

• Modèle: LabCenter 260 CNC
• Marque: KNUTH
• Table: 400 x 145 mm, capacité 20 kg, 3 rainures T (12 mm, 40 mm)
• Courses: X 160 mm, Y 152 mm, Z 180 mm
• Broche: SK 20 (ISO 7388-1 / DIN 69871), 80–5000 tr/min
• Avance rapide: 2 000 mm/min
• Avance de travail: jusqu'à 500 mm/min; couple moteur d'avance 2,2 Nm
• Porte-outils: changeur 4 positions; Ø x L max. 10 x 110 mm; poids max. 0,5 kg; changement ≈ 10 s
• Précision positionnement: ±0,015 mm (X/Y/Z); répétabilité ±0,01 mm
• Puissance moteur principal: 1 kW
• Dimensions / Poids: 1,4 m x 0,9 m x 1,8 m / 450 kg
