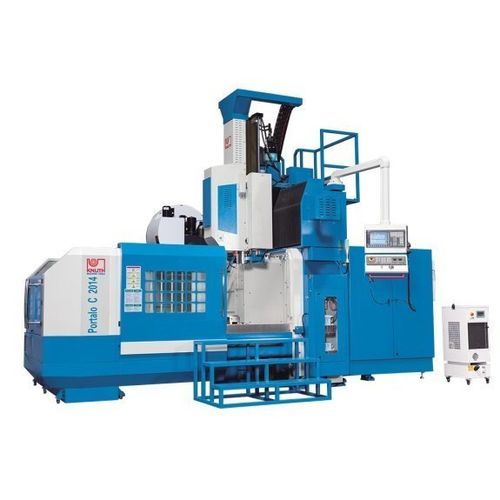

Centre d'usinage CNC 3 axes Portalo C 4022 CNC

verticalà table mobileà portique

Présentation
Le centre d'usinage vertical à portique Portalo C 4022 CNC est conçu pour l'usinage précis de pièces volumineuses et lourdes. La configuration portique fixe et table mobile permet l'enlèvement de matière intensif ainsi que l'usinage à grande vitesse de matrices et moules complexes. Les équipements standards modulaires facilitent l'adaptation aux besoins de production.

Mises en avant

• Grande capacité de charge de la table pour pièces lourdes
• Large volume d'usinage
• Construction portique rigide et fixe
• Changeur d'outils rapide 24 positions
• Systèmes de palpage Renishaw pour outil et pièce

Portique

• Portique extra‑rigide et solutions de guidage adaptées aux longs déplacements et aux coupes lourdes
• Combinaison de guidages linéaires et de guidages plats pour une longue durée de vie, des vitesses accrues et une rigidité soutenue
• Vis à billes préchargées et servomoteurs Siemens assurant avances dynamiques et mouvements rapides sur tous les axes

Broche principale

• Puissance d'entraînement élevée et large plage de vitesses offrant des réserves de couple nécessaires pour l'usinage lourd

Changeur d'outils

• Changeur robuste 24 positions avec préhenseur à double bras pour des changements d'outils flexibles et rapides en production

Commande

• Commande Siemens 828D : programmation intuitive et support technique reconnu
• Logiciel Siemens Shopmill inclus pour simplifier la programmation de contours complexes

Équipement

• Grandes portes coulissantes pour un accès et un chargement facilités
• Systèmes Renishaw pour la mesure outil/pièce réduisant les temps de réglage et le rebut
• Système de refroidissement performant et convoyeur à copeaux pour l'évacuation
• Graissage central automatique pour simplifier la maintenance

Caractéristiques techniques

• Dimensions table : 4.000 mm x 1.800 mm
• Charge table (max.) : 10.000 kg
• Distance nez broche - table : 200 mm - 1.200 mm
• Distance entre montants : 2.200 mm
• Course axe X : 4.200 mm
• Course axe Y : 2.500 mm
• Course axe Z : 1.000 mm
• Vitesse broche : 6.000 1/min
• Nez de broche : SK 50 ISO 7388-1 (DIN 69871)
• Diamètre broche : 190 mm
• Avance rapide X : 12 m/min
• Avance rapide Y : 12 m/min
• Avance rapide Z : 10 m/min
• Avance de travail : 8.000 mm/min
• Nombre d'outils : 24 positions
• Précision de positionnement : 0,005/300 mm
• Répétabilité : 0,005/1000 mm
• Puissance moteur principal : 26 kW
• Entraînement principal, charge continue : 22 kW
• Dimensions (L x l x H) : 10 m x 5,1 m x 4,9 m
• Poids : 34.000 kg
