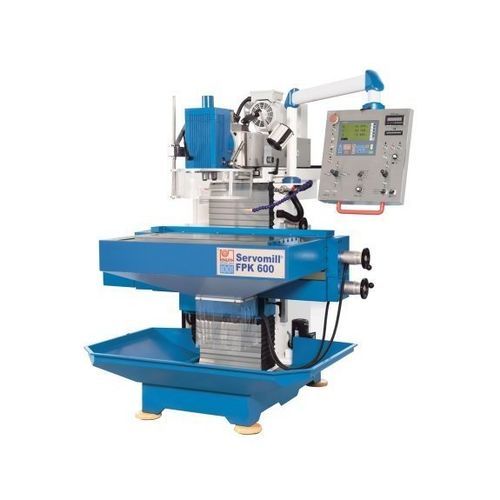

Fraiseuse CNC 3 axes Servomill® FPK 600

verticalepour moules

Présentation
Cette fraiseuse pour outillage, destinée au travail d'outillage, à la production et à la formation, présente une conception en console compacte offrant flexibilité et simplicité d'utilisation. Équipée d'arrêts électroniques, de volants électroniques et de fonctions de fraisage supplémentaires, la Servomill® apporte de nombreux avantages de la technologie CNC sans nécessité de programmation.

Points forts

• Technique d'avance servo-commandée avec volants électroniques
• Vis à billes précontraintes sur tous les axes
• Butées électroniques 3 positions par axe
• Grande console verticale et table avec 7 rainures en T
• Broche verticale et horizontale (SK40)
• Vitesse de broche réglable en continu

Construction et ergonomie
Le bâti en console en fonte assure précision et durabilité. Les commandes sont regroupées pour un accès ergonomique opérateur. Des guides prismatiques robustes garantissent stabilité dimensionnelle et grande capacité de charge.

Broche principale et entraînements
La boîte de vitesse de la broche est intégrée dans la poutre supérieure pour une transmission efficace et un fonctionnement peu vibratoire. Engrenages trempés et rectifiés en 2 étapes offrent un large domaine de vitesses en continu. La tête verticale est orientable des deux côtés et démontable pour accéder à la broche horizontale ; contre-pointe disponible pour travaux avec arbres longs.

Avances
Des servomoteurs puissants permettent des avances de travail et des avances rapides réglables en continu sur tous les axes. Les vis à billes précontraintes garantissent un positionnement précis sans jeu et une usure réduite.

Équipement
L'équipement standard comprend un système de refroidissement performant, éclairage LED, paquet d'outils avec arbres longs et pinces, et options de lubrification centralisée.

Servomill - Électronique & commande

• Électronique développée et fabriquée en Allemagne
• Commande de position pour parcours prédéfinis sur tous les axes
• Vis à billes précontraintes sans jeu
• Servomoteurs sur tous les axes, avances variables et avancées rapides
• Indicateur électronique de charge de broche
• Volants électroniques et commande joystick des axes
• Indication de position intégrée avec règles en verre (X.Pos 3.2)
• Possibilité de synchroniser l'avance avec la vitesse de broche

Caractéristiques additionnelles

• Indicateur de position X.pos 3.2 (nouvelle génération)
• Prise en main intuitive et implantation ergonomique des commandes
• Réglage d'arrêts sur chaque axe par simple pression (3 positions par axe)
• Entraînements d'avance pratiquement sans maintenance

Caractéristiques / spécifications techniques

• Modèle : Servomill® FPK 600
• Table : 850 × 450 mm ; Table verticale : 1.190 × 250 mm ; Charge max. table : 300 kg ; Rainures en T table : 7 (14 × 63 mm) ; Table verticale : 3 (14 × 63 mm)
• Courses (X / Y / Z) : 600 / 450 / 450 mm
• Vitesse broche : 40 – 2 000 1/min ; Attachement broche : SK 40 (DIN 2080) ; Angle d'orientation : 90° ; Course pinole : 60 mm ; Distance nez broche–table : 50 – 500 mm ; Distance centre broche–bâti : 170 – 620 mm
• Avances rapides X / Y / Z : 1 200 mm/min
• Avances de travail X / Y / Z : 10 – 1 000 mm/min
• Puissance d'entraînement : moteur principal 5,5 kW ; Pompe de refroidissement 0,13 kW ; Couples avances X / Y / Z : 10 / 10 / 15 Nm
• Dimensions (L × l × H) : 1,6 m × 1,8 m × 2 m ; Poids : 1 750 kg
