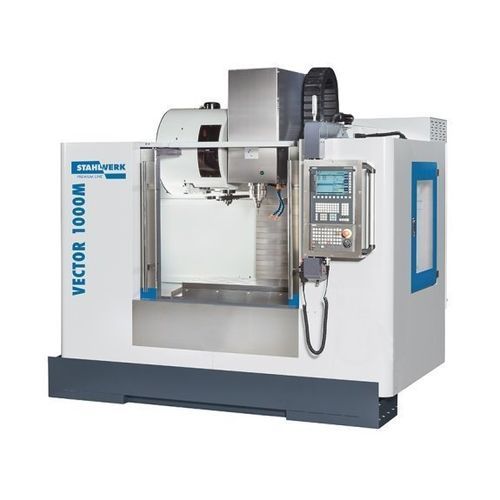

Centre d'usinage CNC vertical VECTOR 1000 M Si

SK4024 outilscompact

Aperçu
Le VECTOR 1000 M SI est un centre d'usinage vertical CNC compact et préconfiguré, conçu pour des opérations de production complexes. Conçu via des analyses FEM et fabriqué sous contrôle qualité strict, le bâti combine moulage Meehanite et colonne en delta pour une stabilité structurelle élevée. Les composants et l'architecture sont adaptés au fonctionnement multi‑équipe et à l'intégration d'automatisation industrielle.

Points clés

• Colonne en Y extra large en Meehanite pour une rigidité maximale
• Refroidissement interne par broche 30 bars (CTS) pour évacuation des copeaux et qualité de surface
• Changeur d'outils double bras 24 positions pour grande capacité d'outillage
• Avances rapides et avances de travail élevées pour réduire les temps de cycle
• Commande Siemens Sinumerik 828D avec ShopMill et ProgramGUIDE

Conception et composants

• Construction en C stable avec centre de gravité bas et encombrement réduit
• Vis à billes préchargées 30 mm et pack d'entraînement digital pour couple élevé et guidage stable de la table
• Guidages linéaires/roller en X, Y et Z pour moins de frottement et meilleure précision
• Broche sur roulements multiples pour absorption des forces d'usinage

Broche et outillage

• Montage broche : SK40 ISO 7388-1 (DIN 69871)
• Vitesse max broche : 10 000 tr/min ; couple constant : 57 Nm ; paliers : 7012 × 4
• Changeur : double bras, 24 positions ; Ø×L max outil : 80 × 350 mm ; poids max outil : 7 kg
• Temps de changement : 1,8 s (outil→outil) et 3,9 s (copeau→copeau)
• Option CTS 30 bars via broche disponible pour refroidissement interne haute pression

Commande & logiciels — Siemens Sinumerik 828D

• Commande compacte et robuste ; ShopMill pour programmation rapide de pièces uniques ; ProgramGUIDE pour séries
• SINUMERIK MDynamics avec Advanced Surface pour finitions optimisées
• Animated Elements, cycles de mesure, lecteur DXF et interpolation simultanée 4 axes
• Transfert de données : USB, CF, Ethernet

Caractéristiques techniques

• Zone de travail
  Dimensions table : 1 100 × 550 mm
  Charge table : 800 kg
  Distance nez broche‑table : 150–700 mm
  Centre broche‑colonne : 619 mm
• Courses
  X : 1 000 mm ; Y : 550 mm ; Z : 550 mm
  Guidage : Roller (guidages linéaires à rouleaux)
• Broche
  Vitesse : 10 000 tr/min ; Attachement : SK40 ; Couple : 57 Nm ; Paliers : 7012 × 4 ; Transmission : courroie (Riemenantrieb)
• Avances
  Rapide X/Y : 36 000 mm/min ; Rapide Z : 15 000 mm/min ; Avance de travail : jusqu'à 10 000 mm/min
• Outillage
  Changeur double bras 24 positions ; Ø×L max outil : 80×350 mm ; Poids max outil : 7 kg ; Chgt outil : 1,8 s ; Chgt copeau : 3,9 s
• Précisions
  Répétabilité : ±0,003 mm ; Précision de positionnement : ±0,005 mm
• Alimentation & puissance
  Moteur principal continu : 9 kW ; Puissance totale : env. 20 kVA ; Tension : 400 V ; Fréquence : 50 Hz
• Dimensions & masse
  Dimensions (L×l×H) : 2,62 × 2,2 × 2,7 m ; Poids : ≈4 600 kg

Applications et options

• Fraisage en série, outillage, pièces de précision ; adapté au travail multi‑équipe
• Options : hausse de régime broche, interfaces BBT/HSK, tables indexées, rallonge Z, intégration robot/automatisation, sondes de mesure
