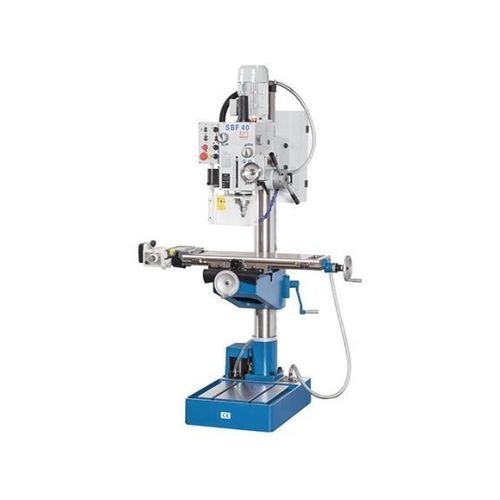

Perceuse-fraiseuse verticale SBF 40 TV 1000

pour acierà vitesse variablecompacte

Présentation
La SBF 40 TV 1000 est une perceuse-fraiseuse combinée conçue pour l'atelier et les petites séries. Elle assure un perçage performant dans l'acier et permet le fraisage de l'acier et des métaux non ferreux, proposant une solution compacte avec grande plage de vitesses et avances réglables.

Points clés

• Avance infiniment variable sur l'axe X pour perçage coordonné et fraisage léger
• Avance de perçage automatique avec indicateur de profondeur
• Tête de fraisage à engrenage pour un enlèvement de copeaux intensif
• Tête pivotante pour opérations inclinées jusqu'à ±45°

Détails du produit

• Fonction perceuse et fraiseuse pour une polyvalence atelier
• Grande table à mouvements croisés avec avance automatique et réglage continu sur l'axe X
• Fonctionnement silencieux grâce à la boîte d'engrenages en bain d'huile
• Roulements de broche dimensionnés pour charges soutenues
• Avance manuelle convertible en avance fine via manivelle
• Avance automatique commutable à 3 pas d'engrenage
• Réglage en hauteur de la tête à engrenage et de la table
• Guidages de table réglables par lardons coniques pour une grande précision
• Tête pivotante des deux côtés; montages de coupe sécurisés par tirant M16
• Fonction de taraudage et système de refroidissement intégré

Spécifications techniques (extrait)
Zone de travail
Surface table: 730 mm x 210 mm
Charge table (max.): 100 kg
Nombre de rainures en T: 3
Rainure en T table (larg. x écart.): 14 mm x 63 mm
Rainure en T pied (qté): 2
Rainure en T pied (larg. x écart.): 14 mm x 200 mm
Course du fourreau: 120 mm
Porte-à-faux: 278 mm
Diamètre colonne: 115 mm
Distance nez de broche - surface table: 600 mm
Distance nez de broche - pied: 1.180 mm
Capacité de perçage acier (ST37): 40 mm
Inclinaison tête: ±45°
Capacité taraudage acier (ST37): M16

Courses
Course axe X: 500 mm
Course axe Y: 190 mm
Course axes Z1 / Z2: 530 mm

Broche principale
Plage de vitesses: 75 1/min - 3.200 1/min
Montage broche: MK 4 (DIN 228)

Avance rapide
Avance rapide: 600 mm/min

Avances
Avance de travail: 0 mm/min - 420 mm/min (avance X réglable en continu)

Puissance
Puissance moteur principal: 1,5 / 1,1 kW
Puissance pompe de refroidissement: 0,04 kW

Dimensions et poids
Dimensions (L x l x H): 0,83 m x 0,76 m x 1,85 m
Poids: 390 kg

Caractéristiques / spécifications techniques

• Modèle: SBF 40 TV 1000
• Type: Perceuse-fraiseuse / machine universelle
• Surface table: 730 x 210 mm; 3 rainures en T
• Charge max. table: 100 kg
• Courses (X / Y / Z): 500 mm / 190 mm / 530 mm
• Course du fourreau: 120 mm; Porte-à-faux: 278 mm
• Plage vitesses broche: 75 - 3 200 1/min; Nez de broche: MK4 (DIN 228)
• Capacité perçage acier: 40 mm; Taraudage: M16
• Avance rapide: 600 mm/min; Avance travail: 0 - 420 mm/min
• Moteur principal: 1,5 / 1,1 kW; Pompe CO: 0,04 kW
• Dimensions: 0,83 x 0,76 x 1,85 m; Poids net: 390 kg
