Fraiseuse CNC 3 axes Portalo C 2014 CNC

verticaleà table mobileà portique

Présentation

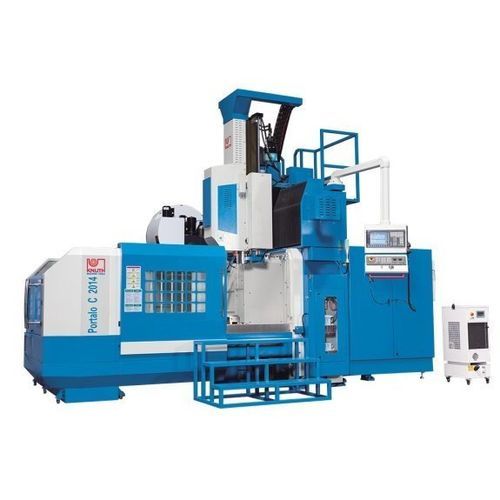

Le Portalo C 2014 CNC est une fraiseuse à portique CNC conçue pour l'usinage de précision de pièces volumineuses et lourdes. La machine associe un portique fixe et une table mobile, adaptée à l'usinage exigeant et à grande vitesse de matrices et formes complexes. Une large gamme d'équipements standard permet l'adaptation aux besoins spécifiques de production.

Points forts

• Capacité de charge élevée de la table (jusqu'à 4 000 kg)
• Grande surface de travail (table 2 000 x 1 200 mm)
• Portique fixe rigide garantissant la stabilité
• Magasin d'outils 24 positions à changement rapide avec préhenseur double bras
• Systèmes de mesure Renishaw pour outillage et pièce

Détails du produit
La table de mise en place mobile, combinée au portique fixe, permet l'usinage de pièces volumineuses et lourdes tout en facilitant l'accès et la préparation.

Portique

• Portique extra-rigide et solutions d'guidage adaptées aux longues courses
• Combinaison de guides linéaires et de guides prismatiques pour longue durée de vie et vitesses d'usinage supérieures
• Vis à billes préchargées et servomoteurs éprouvés pour avances dynamiques et déplacements rapides sur tous les axes

Broche principale

• Puissance d'entraînement élevée et large plage de vitesses assurant les réserves de couple nécessaires pour l'usinage intensif (6 000 1/min, attachement SK 50)

Changeur d'outils

• Magasin robuste 24 positions avec préhenseur double bras pour changements rapides et production flexible

Commande

• Commande Siemens 828D offrant une programmation intuitive et un support industriel
• Logiciel Siemens Shopmill inclus pour faciliter la réalisation de contours et pièces complexes

Équipement

• Grandes portes coulissantes pour un accès facilisé et un outillage aisé
• Systèmes Renishaw pour la mesure outil/pièce afin de réduire les temps d'arrêt et le rebut
• Puissant système de refroidissement associé à un convoyeur de copeaux pour l'évacuation
• Système automatique de graissage centralisé pour simplifier la maintenance

Caractéristiques techniques
Zone de travail
Dimensions table : 2.000 mm x 1.200 mm
Capacité de charge table (max.) : 4.000 kg
Distance nez de broche - surface table : 150 mm - 950 mm
Entraxe colonnes : 1.400 mm

Cours
Course axe X : 2.100 mm
Course axe Y : 1.400 mm
Course axe Z : 800 mm

Broche
Vitesse broche : 6.000 1/min
Attachement broche : SK 50 ISO 7388-1 (DIN 69871)
Diamètre broche : 190 mm

Avances rapides
Avance rapide X : 12 m/min
Avance rapide Y : 12 m/min
Avance rapide Z : 10 m/min

Avance
Avance de travail : 8.000 mm/min

Outillage
Nombre de positions d'outils : 24 positions

Précisions
Précision de positionnement : 0,005/300 mm
Répétabilité : 0,005/1000 mm

Puissance
Puissance moteur principal : 26 kW
Puissance continue : 22 kW

Dimensions et poids
Dimensions (L x l x H) : 6,3 m x 4,15 m x 4,45 m
Poids : 16.000 kg
