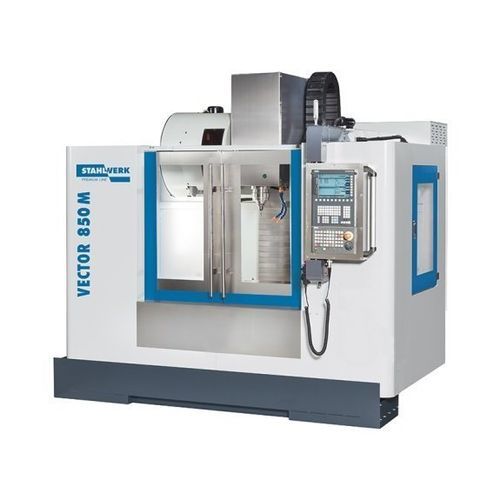

Centre d'usinage CNC 3 axes VECTOR 850 M Si

verticalSK4024 outils

Présentation
Le VECTOR 850 M SI est un centre d'usinage vertical CNC conçu pour la production compacte et le travail en multi‑postes sur pièces complexes. Conçu par analyse FEM et fabriqué sous contrôle qualité strict, le bâti associe moulage Meehanite et colonne delta pour une meilleure rigidité et stabilité thermique.

Points forts

• Colonne Meehanite en Y extra-large pour une stabilité structurelle maximale
• Refroidissement par broche 30 bars (CTS) pour une évacuation des copeaux et une durée d'outil améliorées
• Changeur d'outils double-bras 24 positions pour une production flexible
• Conçu pour le fonctionnement continu en plusieurs équipes
• Nombreuses options d'automatisation et de personnalisation; garantie standard 2 ans

Détails de conception

• Construction en C rigide, centre de gravité bas et encombrement réduit
• Vis à billes précontraintes 30 mm et pack d'entraînement digital pour un guidage rigide et un couple élevé
• Guidages linéaires en X, Y et Z pour précision et faible frottement (variantes roller disponibles)
• Design compact avec larges portes frontales pour un chargement aisé

Broche

• Bonde multiple sur la broche pour une bonne absorption et dissipation des forces
• Montage broche : SK 40 ISO 7388-1 (DIN 69871)
• Vitesse standard : 10 000 min⁻¹; couple constant : 57 Nm
• Roulements : 7012 x 4; entraînement par courroie

Outillage

• Type de changeur : double-bras
• Stations d'outils : 24 positions; sélection : mémoire aléatoire
• Ø x L max. outil : 80 mm x 300 mm; poids max. outil : 7 kg
• Temps de changement outil/outil : 1,8 s; broche/broche : 3,9 s

Commande / logiciels (Siemens SINUMERIK 828D)

• Commande compacte et robuste avec ShopMill pour programmation rapide
• ProgramGUIDE et SINUMERIK MDynamics avec Advanced Surface pour la production en série et l'outillage
• Animated Elements, aide graphique, simulation 3D et transfert de données via USB, CF et Ethernet
• Options : cycles de mesure, détection de matériau résiduel, enregistrement simultané

Caractéristiques techniques (tables)
Zone de travail
Dimensions table — 1.000 mm x 550 mm
Capacité de charge table — 800 kg
Distance nez broche - table — 150 mm - 700 mm
Centre broche - colonne — 619 mm

Courses
Course X — 850 mm
Course Y — 550 mm
Course Z — 550 mm
Guidage — Roller (variantes disponibles)

Broche principale
Vitesse broche — 10 000 1/min
Montage broche — SK 40 ISO 7388-1 (DIN 69871)
Couple constant — 57 Nm
Palier broche — 7012 x 4
Type d'entraînement — courroie

Avances rapides
Avance rapide X/Y — 36 000 mm/min
Avance rapide Z — 15 000 mm/min

Avance
Avance de travail — 10 000 mm/min

Outillage (résumé)
Type de changeur — Double-bras
Nombre de positions — 24
Sélection d'outil — Mémoire aléatoire
Taille outil Ø x L (max.) — 80 mm x 300 mm
Poids outil max. — 7 kg
Temps changement outil/outil — 1,8 s
Temps changement broche/broche — 3,9 s

Précisions
Répétabilité — ± 0,003 mm (± 0.00012")
Précision de positionnement — ± 0,005 mm (± 0.0002")

Puissance
Puissance broche continue — 9 kW
Consommation totale — 20 kVA
Tension — 400 V
Fréquence — 50 Hz

Dimensions et poids
Dimensions (L x l x H) — 2,42 m x 2,20 m x 2,70 m
Poids — 4 300 kg

Détails additionnels

• Portes frontales larges pour un accès et un chargement facilités
• Options d'amélioration de broche (direct drive, vitesses supérieures) et variantes BT40 disponibles
• Accessoires et systèmes de palpage compatibles (Renishaw, toolsetters, axes rotatifs)

Spécifications

• Modèle — VECTOR 850 M SI
• Type — Centre vertical CNC série Vector M
• Courses X/Y/Z — 850 / 550 / 550 mm
• Table — 1.000 x 550 mm; charge 800 kg
• Changeur — Double-bras 24 positions
• Commande standard — Siemens SINUMERIK 828D
