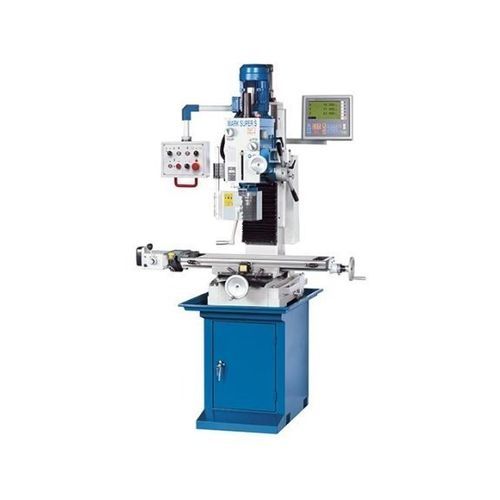

Perceuse-fraiseuse verticale Mark Super S

3 axespour acierà vitesse variable

Description
La Mark Super S est une perceuse‑fraiseuse compacte destinée au perçage et au fraisage de l’acier et des métaux non ferreux. Elle associe un entraînement puissant, une tête orientable et une large plage de vitesses pour l’usinage de pièces uniques, de petites séries et les ateliers de maintenance.

Points forts

• Avance en X réglable en continu pour un déplacement longitudinal précis
• Avance de perçage automatique avec lecture numérique de profondeur
• Tête de fraisage à boîte de vitesses pour un usinage à couple élevé
• Tête pivotante (±45°) pour des configurations d’usinage variées
• Vitesse de broche à variation continue avec affichage numérique (modèle SV)

Détails du produit

• Mouvement motorisé en hauteur de la tête de fraisage avec manivelle pour positionnement précis
• Manivelle pour micro‑avance du fourreau
• Indicateur de profondeur digital pour la course du fourreau
• Dispositif de taraudage avec inversion réglable pour l’usinage de filet
• Crémaillères et arbres trempés pour fonctionnement silencieux et longévité
• Socle rigide avec espace de rangement intégré
• Avance variable en continu sur l’axe X fournie de série
• Deux rapports de boîte et régulation par fréquence pour un couple élevé sur toute la plage
• Vitesse de broche sélectionnée affichée sur le tableau de commande
• Option : afficheur 3 axes — résolution 0,01 / 0,005 mm ; mémoire 10 outils ; calcul cercle de perçage ; conversion mm/pouce
• Conception facile à étendre et nécessitant peu d’entretien

Caractéristiques techniques

• Zone de travail
  Dimensions table : 800 mm x 240 mm
  Capacité de perçage (acier) : 32 mm
  Fraisage d’arbre : 32 mm
  Course verticale de la tête : 350 mm
  Nombre de rainures en T : 3
  Rainures en T (largeur x entraxe) : 14 mm x 80 mm
• Courses
  Course axe X manuel / automatique : 560 / 480 mm
  Course axe Y : 190 mm
• Tête de fraisage verticale
  Nez de broche : MK 4 (DIN 228)
  Diamètre du fourreau : 75 mm
  Course du fourreau : 120 mm
  Distance nez de broche‑table : 460 mm
  Porte à faux : 258 mm
  Pivot tête : ± 45°
  Plage de vitesses : (12) 75–3200 1/min
• Avances
  Avances du fourreau : 0,10 ; 0,18 ; 0,26 (3) mm/tr
• Puissance d’entraînement
  Puissance moteur principal : 1,5 / 1,1 kW
• Dimensions et poids
  Dimensions (L x l x H) : 1,25 m x 0,95 m x 2,13 m
  Poids : 380 kg
