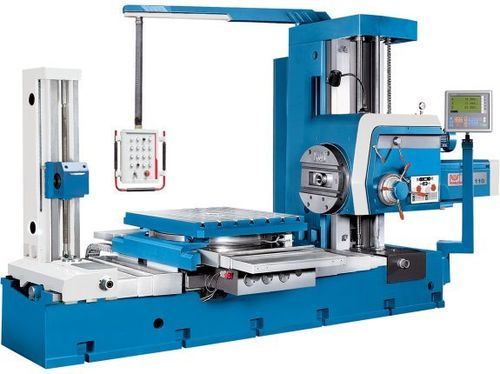

Aléseuse-fraiseuse conventionnelle BO 110

horizontaleà table tournanteà colonne

Description
La fraiseuse-aléseuse conventionnelle BO 110 est conçue pour le perçage, le fraisage et l'alésage horizontal multiface de pièces jusqu'à 2,5 t. La colonne est fixe tandis que la table d'usinage pivotante (4 x 90°) permet un positionnement polyvalent. La tête de perçage se déplace sur la colonne et la broche dispose d'une longue course sur l'axe W pour des portées d'usinage étendues. Une puissance d'entraînement élevée et des avances automatiques sur tous les axes avec des déplacements rapides réduisent les temps de cycle et assurent une production régulière.

Points forts

• Grande zone de travail avec axe W et chariot transversal à longue course
• Dispositif de taraudage
• Table de serrage rotative avec dispositif de visée pour 4 positions
• Carénages télescopiques en acier inoxydable sur tous les guidages

Zone de travail
Capacité de perçage : 50 mm
Surface de la table : 1.100 mm x 960 mm
Charge admissible table : 2.500 kg
Rotation table : 4 x 90°
Distance axe broche – surface table : 0 mm – 900 mm
Vitesse plateau : 1 1/min

Courses
Course axe X : 900 mm
Course axe Y : 900 mm
Course axe Z : 900 mm
Course axe W : 600 mm
Course chariot transversal : 180 mm

Broche principale
Plage de vitesses : 8 1/min – 1.000 1/min
Diamètre broche : 110 mm
Nez de broche : SK 50
Couple broche (max.) : 1.225 Nm
Vitesse chariot transversal : 4 1/min – 200 1/min
Effort d'avance axial (max.) : 12,25 kN
Couple chariot (max.) : 1.960 Nm

Avances rapides
Avance rapide X/Y/W : 2.500 mm/min

Avances
Avances X/Y/Z/W : 0,01 mm/tr – 6 mm/tr
Avance chariot transversal : 0,08 mm/min – 12 mm/min

Précisions
Précision d'affichage (optique) : 0,01 mm
Précision d'alésage : H7 Ra-1,6 µm

Puissance d'entraînement
Puissance moteur principal : 7,5 kW
Puissance pompe hydraulique : 0,37 kW

Dimensions et poids
Dimensions (L x l x H) : 4,88 m x 2,45 m x 2,75 m
Poids : 11.500 kg

Détails du produit

• Guidages carrés trempés et rectifiés pour une précision durable
• Verrouillages empêchant l'exécution simultanée de fonctions mécaniques incompatibles
• Embrayages de surcharge sur la broche et les trains d'avance
• Engrenages à déplacement par levier pour la sélection des vitesses
• Plateau et broche avec plages de vitesses adaptées aux tâches
• Dispositif de visée optique pour positionnement rapide et précis à 90°, 180°, 270° et 360°
• Capots télescopiques protégeant les guidages des copeaux et de la saleté
• BO 110 livré avec contre-poupée

Équipement standard (sélection)

• Afficheur 3 axes X.Pos 3.2
• Bande d'appui (wedge strip)
• Graissage centralisé
• Lampe d'éclairage
• Boulons de fondation
• Outillage et manuel d'utilisation

Équipement optionnel (sélection)

• Porte-outil de perçage pour plateau
• Porte-fraises pour plateau
• Tête d'alésage avec avances automatiques (manchons réducteurs 4 / 8 / 12 mm inclus)
• Afficheur de position sur le plateau
• Plateaux rotatifs, contre-poupées, têtes divisantes, kits de bridage et mandrins

Caractéristiques / spécifications techniques

• Modèle : BO 110
• Type de machine : Fraiseuse-aléseuse conventionnelle (horizontale, multiface)
• Charge maximale table : 2.500 kg
• Surface table : 1.100 x 960 mm
• Nez de broche : SK 50
• Capacité perçage : 50 mm
• Diamètre broche : 110 mm
• Plage vitesses broche : 8 – 1.000 1/min
• Courses X / Y / Z : 900 mm (chaque); W : 600 mm
• Course chariot transversal : 180 mm
• Avances rapides (X/Y/W) : 2.500 mm/min
• Avances : 0,01 – 6 mm/tr
• Puissance moteur principal : 7,5 kW
• Poids machine : 11.500 kg
