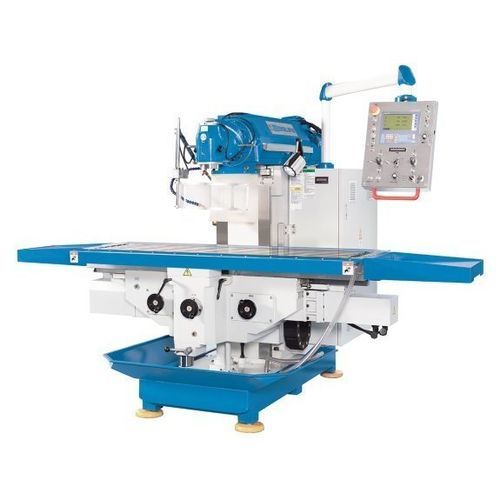

Fraiseuse 3 axes Servomill® UWF 1400

universelleservo-motoriséeindustrielle

Présentation
La Servomill® UWF 1400 est une fraiseuse universelle équipée d’une technique d’avance servo-conventionnelle et d’une tête de fraisage universelle inclinable sur deux axes. Elle offre une grande surface de travail et un entraînement de broche puissant, permettant d’accéder à des fonctions proches de la production CNC sans programmation complète. Applications principales : outillage, production industrielle et formation.

Points forts

• Grande zone de travail avec forte capacité de charge
• Technique d’avance servo-conventionnelle pour un usinage manuel et semi-automatique précis
• Vis à billes précontraintes sur tous les axes pour éliminer le jeu
• Volants électroniques et butées finales électroniques
• Tête universelle à 2 axes de pivotement (360°)
• Vitesse de broche réglable en continu avec deux plages

Caractéristiques techniques — Zone de travail
Dimensions table : 2.000 mm x 500 mm
Capacité de charge table : 1.800 kg
Nombre de rainures en T : 5 positions
Largeur rainures T : 18 mm
Espacement rainures T : 80 mm

Caractéristiques techniques — Courses
Course axe X : 1.400 mm
Course axe Y : 700 mm
Course axe Z : 500 mm

Caractéristiques techniques — Tête de fraisage
Plages de vitesse (2) : 30-390 / 390-2050 1/min
Montage broche : SK 50 (DIN 2080)
Angle de pivotement : 360°
Distance centre broche → table : 50 mm - 550 mm

Caractéristiques techniques — Avances rapides
Avance rapide X : 2.200 mm/min
Avance rapide Y : 2.200 mm/min
Avance rapide Z : 1.100 mm/min

Caractéristiques techniques — Avances
Vitesse d’avance X : 10 mm/min - 1.000 mm/min
Vitesse d’avance Y : 10 mm/min - 1.000 mm/min
Vitesse d’avance Z : 5 mm/min - 500 mm/min

Caractéristiques techniques — Puissance d’entraînement
Puissance moteur principal : 11 kW
Puissance moteur avance X : 3,6 kW
Puissance moteur avance Y : 3,6 kW
Puissance moteur avance Z : 5,5 kW
Puissance pompe de refroidissement : 0,13 kW

Caractéristiques techniques — Dimensions et poids
Dimensions (L x l x h) : 3,25 m x 2,5 m x 2,2 m
Poids : 4.500 kg

Détails produit & fonctionnalités

• Électronique intégrée pour faciliter le fraisage conventionnel et améliorer la précision
• Structure en console rigide avec support additionnel pour forte capacité de charge de la table
• Guidage en queue d’aronde dimensionné pour un excellent amortissement et un réglage précis
• Guidages plats à large surface, tous trempés et rectifiés, lubrification centrale automatique
• Entraînement intégré dans une lourde traverse supérieure pour transmission efficace et faibles vibrations
• Tête universelle permettant un positionnement sur presque tous les angles spatiaux
• Engrenages 2 vitesses trempés et rectifiés pour large plage de vitesses et fonctionnement silencieux
• Servomoteurs puissants pour avances infiniment variables et avances rapides sur tous les axes
• Large équipement de série : refroidissement, éclairage LED, outillage de mise en service

Électronique et commande

• Électronique développée et fabriquée en Allemagne
• Commande de positionnement pour parcours pré-sélectionnés sur tous les axes
• Vis à billes précontraintes sans jeu
• Servomoteurs sur tous les axes avec avances variables, avances rapides et régulation de la vitesse
• Afficheur électronique de la charge de broche et volants électroniques sur tous les axes
• Déplacement manuel X/Y/Z via joystick et afficheur de position intégré
• Possibilité de synchroniser l’avance avec la vitesse de broche
• Composants d’entraînement conçus pour service continu et faible maintenance

caractéristiques / spécifications techniques

• Modèle : Servomill® UWF 1400
• Type : Fraiseuse universelle servo-conventionnelle à tête universelle 2 axes
• Zone utile : table 2.000 x 500 mm, charge 1.800 kg
• Courses : X 1.400 mm / Y 700 mm / Z 500 mm
• Tête : SK 50, vitesses 30-390 / 390-2050 1/min
• Moteur principal : 11 kW ; moteurs d’avance X/Y/Z : 3,6 / 3,6 / 5,5 kW
• Avances rapides X/Y : 2.200 mm/min, Z : 1.100 mm/min
• Dimensions : 3,25 m x 2,5 m x 2,2 m ; Poids : 4.500 kg
